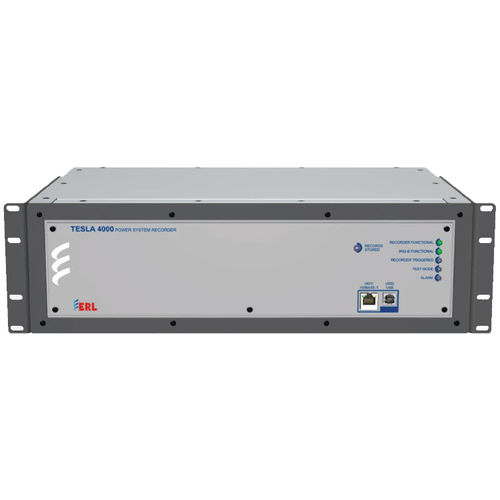

Perturbographe Ethernet 4000

analogiquenumérique

Le TESLA 4000 est un enregistreur numérique de défauts multi-trames (simultanées), facile à utiliser et rentable. Sa fonction intégrée d'unité de mesure de phase (PMU) transmet des données synchro-phasiques pour la surveillance d'une zone étendue. Doté du protocole IEC 61850, TESLA possède des capacités de communication avancées qui, associées à ses puissantes fonctions d'enregistrement, permettent la surveillance la plus polyvalente et la plus complète de l'état des réseaux électriques. Avec plus de 1000 déclencheurs définissables par l'utilisateur, TESLA 4000 crée des enregistrements simultanément dans 3 domaines temporels (défaut (rapide), oscillation (lente) et enregistrements de tendance), et crée également des journaux d'événements. Le CDR crée des enregistrements continus sans déclencheurs qui, avec les enregistrements de défaut, d'oscillation et de tendance, fournissent une visibilité à grande échelle des performances du système. Le CDR crée également une redondance dans les données des PMU. Le DFR de TESLA dispose de 256 entrées virtuelles pour enregistrer les changements d'état numériques contenus dans les messages GOOSE de la norme IEC 61850, ce qui élargit ses capacités de surveillance. Applications - Aperçu complet et intégré de l'état du réseau électrique - Surveillance des performances des DEI et de l'équipement de la sous-station - Plus de 1000 déclencheurs réglables par l'utilisateur capturent des informations vitales qui pourraient être manquées par les relais du système - Informations fournies pour la surveillance et l'analyse des zones étendues (WAMS) - En tant que PMU, transmet simultanément jusqu'à 36 phaseurs, 24 grandeurs analogiques et 64 états numériques Caractéristiques et avantages - Logiciel de réglage et d'analyse facile à utiliser - Protocoles de communication avancés, dont la norme IEC 61850 - Redondance de basculement en option - Support SCADA avec Modbus et communications DNP3 améliorées avec jusqu'à 3 maîtres DNP - Le CDR est conforme aux normes DME PRC-002 du NERC - Les modules d'entrée à distance permettent d'économiser sur les câblages coûteux
