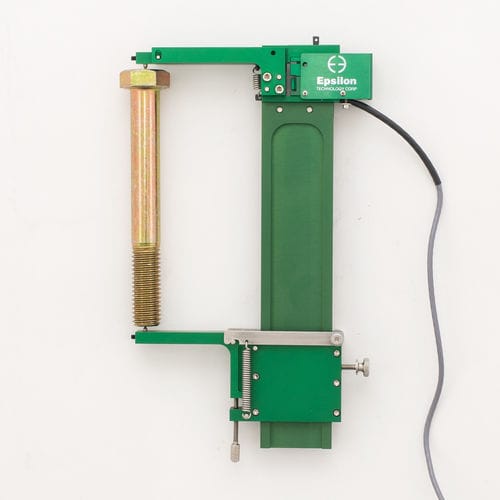

Extensomètre pour boulon 3565 series

par jauge de contraintelaser

Conçue pour mesurer de petites plages de déformation telles que celles requises pour les essais de charge d'épreuve des boulons et les applications similaires telles que la mesure du rendement. Le modèle 3565 utilise des pointes coniques dures pour entrer en contact avec le boulon au centre de la tête et à la base. Il est entièrement réglable pour des boulons de différentes longueurs allant de 25 mm (1 pouce) à 150 mm (6 pouces) en standard. Des rallonges sont disponibles pour les boulons plus longs. La plage de mesure maximale standard est de 1,25 mm (0,05 pouce). En général, pour les boulons plus longs, l'extensomètre est autoporté sans qu'il soit nécessaire d'apposer des marques de centrage ou de poinçonnage sur le boulon. Pour les boulons plus courts, ces marques peuvent être nécessaires. Si les pointes coniques sont bien affûtées, il n'est souvent pas nécessaire d'apposer des marques, même sur les boulons les plus courts. L'extensomètre est équipé d'une vis de réglage du zéro qui permet d'ajuster la longueur entre les broches de contact. Cette vis sert à régler la tension de sortie sur zéro, ce qui correspond à la position de départ correcte pour l'essai. L'extensomètre est également équipé d'un bras inférieur de rupture. En cas de rupture d'un boulon, le bras de rupture se libère, ce qui permet d'éviter d'endommager l'extensomètre. Il est facile à réinstaller. Dans l'éventualité d'une rupture de boulon au cours d'un essai, il est recommandé à l'utilisateur d'attacher une corde autour de la partie supérieure de la poutre et d'attacher l'autre extrémité au cadre d'essai afin d'empêcher l'extensomètre de tomber. Les contacts coniques fournis avec l'extensomètre sont en carbure de tungstène.
