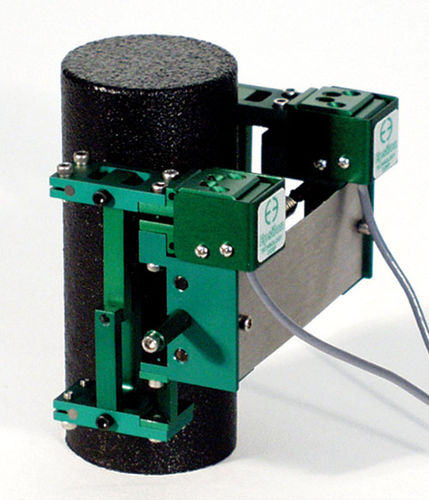

Extensomètre pour roche, béton et bitume 3442RA1 series

Avec des longueurs de jauge de 25 et 50 mm (1 et 2 pouces) et des plages de mesure de 1,2 et 2,5 mm (0,050 et 0,100 pouces), le modèle 3442RA1 a été conçu pour les applications où des essais de résistance à la traction ou à la compression sur de petits échantillons de roche, de béton et d'autres petits échantillons de compression sont souhaités. La déformation axiale est mesurée sur les côtés opposés de l'échantillon et le résultat est une moyenne des deux lectures. Le modèle 3442RA1 est disponible dans une variété de configurations pour des échantillons de 50 mm (2 pouces) de diamètre ou moins. Tous les modèles sont autoportants sur l'échantillon et se montent très facilement. Les contacts coniques fournis avec l'extensomètre sont en carbure de tungstène. Si vous le souhaitez, les deux découpes peuvent être configurées indépendamment, ce qui permet d'obtenir deux lectures. Epsilon propose des versions pour une utilisation dans l'huile jusqu'à 1360 bar à 200 °C (20 000 psi à 400 °F). Ces unités s'adaptent aux récipients de petit diamètre intérieur. Pour les échantillons de grand diamètre, nous suggérons l'un des extensomètres axiaux moyens du modèle 3542RA. Les extensomètres du modèle 3442RA1 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les capteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée. Dans ce cas, l'extensomètre est livré avec le connecteur et le câblage appropriés pour se brancher directement sur l'électronique. Pour les systèmes ne disposant pas de l'électronique requise, Epsilon peut fournir une variété de solutions, permettant à la sortie de l'extensomètre d'être connectée à des tableaux d'acquisition de données, à des enregistreurs graphiques ou à d'autres équipements.
