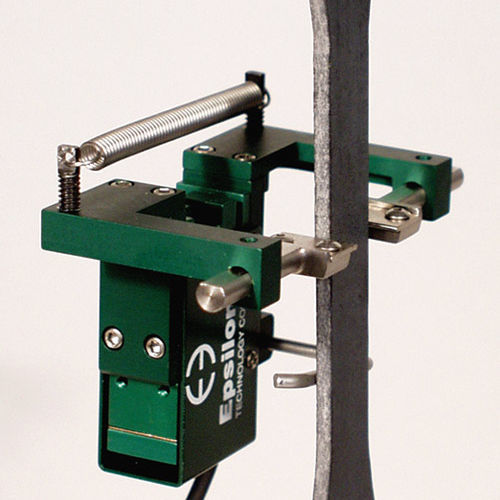

Extensomètre diamétral 3575 series

transversalvaleur Rpour tôle

Conçu pour la mesure de la déformation transversale ou diamétrale sur des échantillons chargés axialement. Ce modèle peut être utilisé simultanément avec l'extensomètre axial modèle 3542. Autoportants sur l'échantillon d'essai, ces extensomètres fonctionnent sur toute largeur ou diamètre d'échantillon de 0 à 25 mm (0-1 pouce). Ils sont couramment utilisés pour mesurer le coefficient de Poisson, pour les mesures transversales avec des matériaux anisotropes comme de nombreux composites, et pour les essais de tôle tels que la détermination de la valeur r. Le plus souvent, ils sont utilisés simultanément avec les extensomètres axiaux d'Epsilon et, ensemble, ces extensomètres permettent de mesurer le coefficient de Poisson conformément à la norme ASTM E132 avec la plupart des matériaux et des échantillons. Ces unités se clipsent facilement sur l'échantillon et sont maintenues en place par un ressort intégré. Les surfaces de contact arrondies maintiennent la position sur l'échantillon. Toutes les unités sont des jauges de contrainte de haute précision, compatibles avec la plupart des contrôleurs d'essai. Les extensomètres du modèle 3575 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai doté d'une électronique pour un canal de déformation, et Epsilon équipera l'extensomètre d'un connecteur compatible qui est câblé pour se brancher directement sur le contrôleur.
