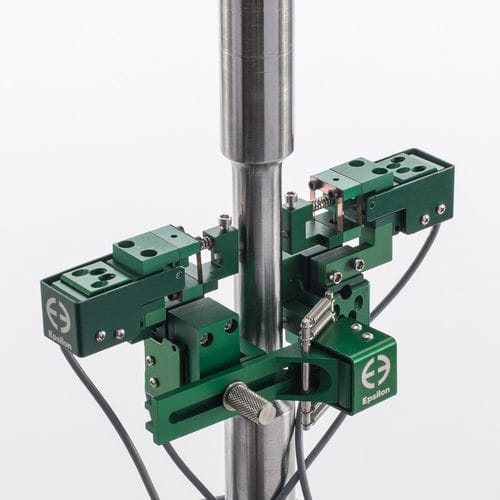

Extensomètre par jauge de contrainte 3550 series

axialtorsion

Conçu pour mesurer simultanément les déformations axiales et de torsion sur des échantillons testés dans des machines axiales/torsionnelles. L'extensomètre modèle 3550 est le plus souvent utilisé sur des éprouvettes rondes testées dans des machines d'essai bi-axiales capables de supporter simultanément des charges axiales et de torsion. L'extensomètre est souvent personnalisé pour des applications particulières. Toutes les unités sont capables d'effectuer un déplacement bidirectionnel et peuvent donc être utilisées pour des essais cycliques dans des conditions de charge totalement inversées. Le modèle de taille standard est autoportant sur l'échantillon et fonctionne sur des échantillons de 9,5 à 25,4 mm (0,375 à 1,000 pouces) de diamètre. Les contacts coniques fournis avec l'extensomètre sont en carbure de tungstène. Leur conception unique mesure directement l'angle de déformation de cisaillement de la surface, ce qui permet de travailler sur une large gamme de diamètres d'échantillons sans modifier l'étalonnage. Tous les modèles sont conçus spécifiquement pour minimiser la diaphonie entre les axes et pour fournir des mesures de haute précision. Ils sont tous dotés de la double flexion commune aux autres extensomètres Epsilon. Les options disponibles couvrent des plages de température allant de -270 °C à 200 °C (la plage de température standard est de -40 °C à 100 °C). Des versions en pouces et métriques sont disponibles. Une large gamme de longueurs de jauge et de plages de mesure est disponible. Ces transducteurs étant souvent utilisés pour des tests spécialisés, contactez Epsilon pour lui faire part de vos besoins spécifiques en matière de tests. Les extensomètres du modèle 3550 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les capteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai.
