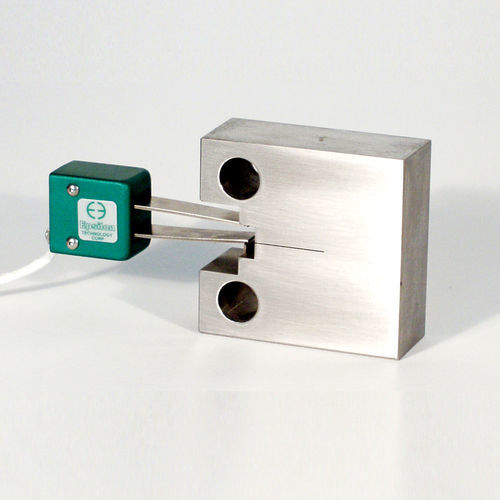

Appareil de test clipsable 3541 series

de calibrationde déplacement d'ouverture de fissureindustriel

Pour les études de mécanique de la rupture, ces jauges COD sont conformes aux méthodes d'essai normalisées, telles que l'ASTM E1820 pour la détermination des propriétés de résistance à la rupture des matériaux métalliques. Le modèle 3541 est conçu pour la détermination des paramètres de la mécanique de la rupture tels que JIC, KIC, courbe R, taux de croissance des fissures de fatigue (da/dN), et pour les essais selon les normes telles que E1820, E399, E647, etc. Ces jauges COD sont conformes aux exigences de la norme E1820 pour la détermination des courbes JIC et R. Des configurations spéciales sont disponibles pour répondre aux exigences de la norme E1820. Des configurations spéciales sont disponibles pour répondre aux exigences de l'ASTM E399 en matière de résistance à la rupture (veuillez consulter l'usine pour ces configurations). En outre, la conception modifiée de la rainure est conforme aux tests E1820 où une plus grande stabilité et une plus grande précision résultent d'une racine de rainure plus aiguë. Les jauges clipsables sont utilisées pour une variété d'essais de mécanique de la rupture, y compris la traction compacte, la forme d'arc, la forme de disque, les échantillons de flexion ou d'autres géométries d'échantillons en conformité avec les méthodes d'essai de l'ASTM et d'autres organismes de normalisation. Les jauges Clip-on peuvent être utilisées directement sur les éprouvettes lorsque les bords du couteau sont intégrés à l'éprouvette ou, alternativement, avec des bords de couteau boulonnés optionnels montés sur l'éprouvette. Les jauges de déplacement d'ouverture de fissure du modèle 3541 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, elles sont connectées à un contrôleur de machine d'essai doté d'une électronique pour un canal de déformation, et Epsilon équipera l'extensomètre d'un connecteur compatible qui est câblé pour se brancher directement sur le contrôleur.
