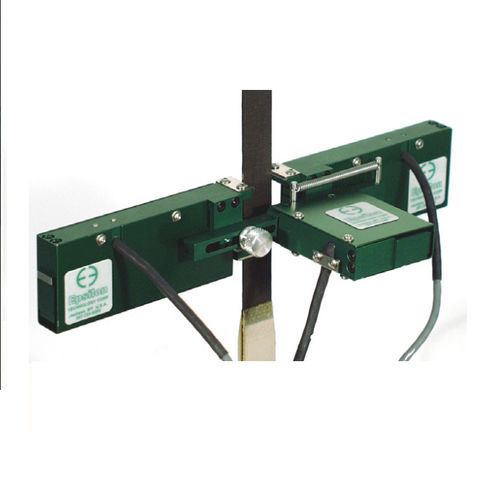

Extensomètre diamétral 3560-BIA series

axial

Une seule unité intégrale permet de mesurer simultanément la déformation latérale (transversale) moyenne et la déformation axiale moyenne pour déterminer le module et le coefficient de Poisson. L'extensomètre modèle 3560-BIA est parfaitement adapté à la mesure de routine du module et du coefficient de Poisson des composites avancés et d'autres matériaux anisotropes. La déformation transversale est moyennée et fournie en une seule sortie. La déformation axiale est moyennée et fournie en une seule sortie dans la configuration standard. Le modèle 3560-BIA est également disponible dans une configuration optionnelle avec des sorties séparées pour les canaux de déformation axiale, ce qui permet de mesurer la flexion de l'échantillon avec le logiciel de la machine d'essai. Configuration standard - deux sorties (la machine d'essai doit avoir deux canaux de déformation) : - Déformation axiale moyenne (moyenne électrique) - Déformation transversale moyenne (moyenne mécanique) Configuration optionnelle - trois sorties (la machine d'essai doit avoir trois canaux de déformation) : - Déformation axiale gauche (pour le calcul de la moyenne à l'aide du logiciel de la machine d'essai) - Déformation axiale droite (pour le calcul de la moyenne à l'aide du logiciel de la machine d'essai) - Déformation transversale moyenne (moyenne mécanique) Le modèle 3560-BIA utilise une conception unique à Epsilon, où les bords des couteaux restent parallèles pendant le déplacement. Cette approche réduit considérablement la diaphonie entre les axes et permet une utilisation sur des échantillons ronds ou plats avec la même facilité. Ces extensomètres sont très faciles à monter. Des ressorts intégrés maintiennent l'unité sur l'échantillon à tester. La conception à flexion multiple parallèle rend ces unités très durables.
