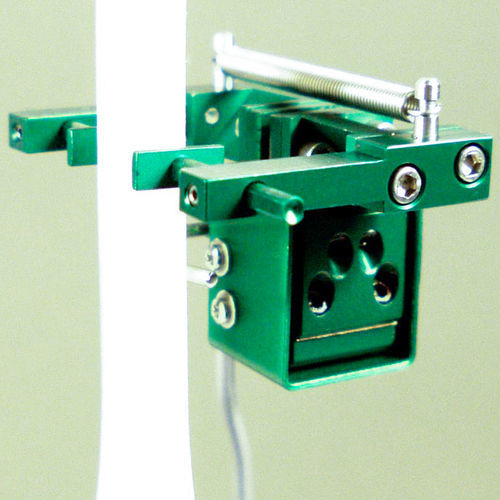

Extensomètre diamétral 3475 series

miniature

Extensomètre miniature conçu pour les mesures de déformation transversale ou diamétrale sur des échantillons petits ou minces. Peut être utilisé simultanément avec les extensomètres axiaux miniatures modèle 3442 ou les extensomètres axiaux modèle 3542. Ces extensomètres très légers sont autoportants sur l'échantillon. Ils sont utilisés pour mesurer la déformation transversale ou diamétrale. Souvent, ils sont utilisés simultanément avec un extensomètre axial Epsilon et, ensemble, ces extensomètres permettent de mesurer le coefficient de Poisson conformément à la norme ASTM E132 pour la plupart des matériaux et des échantillons. Ils sont également utilisés pour caractériser les matériaux présentant des propriétés anisotropes, comme c'est le cas pour de nombreux matériaux composites. Ce modèle se fixe facilement sur l'échantillon grâce à un ressort intégré qui maintient l'unité en place. Il peut être réglé pour travailler sur des échantillons de toutes tailles, de 0 à 25 mm de largeur ou de diamètre. Le modèle 3475 a une épaisseur de bras de seulement 3,81 mm (0,15 pouces), et fonctionnera simultanément avec n'importe quel extensomètre axial ayant un espace suffisant entre les bras (toutes les versions de l'extensomètre miniature 3442 ne peuvent pas être utilisées). Les contacts à grand rayon empêchent l'unité de s'enfoncer dans les échantillons. Ce modèle utilise la conception à double flexion d'Epsilon, ce qui permet de l'utiliser dans des applications dynamiques. Toutes les unités ont des plages de mesure dans les deux directions. Les extensomètres du modèle 3475 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée.
