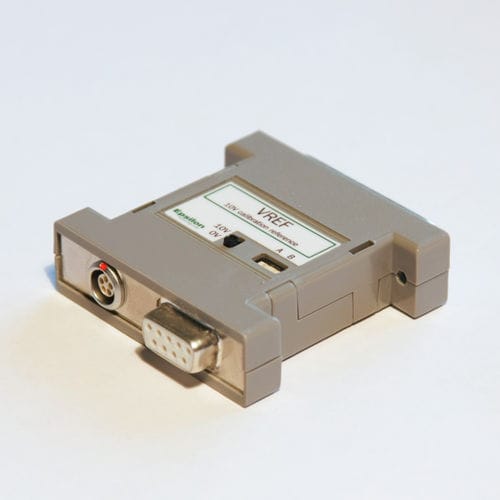

Étalon de calibration VREF

référence de calibration 10V pour les dispositifs de haut niveau. Comme le module de calibration shunt pour les extensomètres à jauge de contrainte, le module VREF est utilisé pour transférer la calibration d'Epsilon à l'électronique du client. - L'étalonnage ne nécessite que ces simples étapes : - Avec le module VREF connecté à l'entrée du canal de contrainte de la machine d'essai, réglez VREF sur 0V et mettez à zéro le canal de contrainte de la machine d'essai. Il s'agit de la référence zéro. - Réglez VREF sur 10V et étalonnez la valeur de l'extensomètre à pleine échelle sur le canal de déformation de la machine d'essai. Il s'agit de la pleine échelle calibrée. - Si votre machine d'essai nécessite un retour à 0V après le réglage de la pleine échelle, réglez VREF sur 0V et mettez à zéro le canal de contrainte de la machine d'essai. - Reconnectez le conditionneur de signal de l'extensomètre à la machine d'essai et vous êtes prêt à partir.
