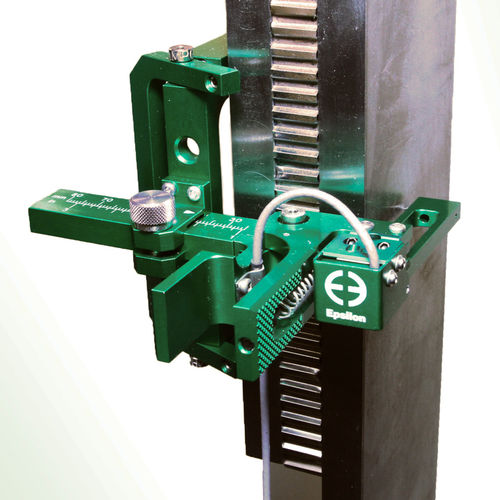

Extensomètre pour tests de cisaillement 3421 series

à agrafe

Pour mesurer les propriétés de cisaillement des noyaux de sandwich et des plastiques cellulaires rigides. La conception simple du clip se fixe en quelques secondes et fournit des résultats d'essai reproductibles. Les extensomètres modèle 3421 mesurent la déformation en cisaillement des noyaux de sandwichs en mousse et en nid d'abeille, ainsi que des plastiques cellulaires rigides. Ces extensomètres peuvent être utilisés pour mesurer le module de cisaillement, la résistance au cisaillement décalée de 2 % et les courbes contrainte-déformation avant la rupture de l'échantillon. L'extensomètre peut être utilisé pour mesurer la déformation jusqu'à la rupture de l'éprouvette avec fixation de l'éprouvette pour limiter l'expansion hors plan. Le modèle 3421 peut également être utilisé pour les essais de fatigue par cisaillement de l'âme d'un sandwich. Le modèle 3421 peut être utilisé pour les essais selon les normes suivantes : ASTM C273 Propriétés de cisaillement des matériaux pour âme de sandwich ASTM C394 Fatigue en cisaillement des matériaux pour âme de sandwich ISO 1922 Plastiques cellulaires rigides - Détermination de la résistance au cisaillement DIN 53294 Essai des sandwichs ; essai de cisaillement EN 12090 Détermination du comportement en cisaillement des produits d'isolation thermique (essai sur spécimen unique uniquement) L'extensomètre se monte sur les plaques de chargement de l'échantillon. Il se fixe à l'éprouvette en quelques secondes et peut être utilisé avec un dispositif d'essai de traction ou de compression. L'extensomètre est réglable pour fonctionner avec une gamme d'épaisseurs et de largeurs d'échantillons, et comprend une échelle intégrée pour le régler sur la largeur de l'échantillon. Pour utiliser l'extensomètre, l'opérateur le fixe sur l'échantillon en serrant deux tampons, en plaçant l'extensomètre contre le côté de l'échantillon et en relâchant les tampons. L'extensomètre est autoportant et aucun autre réglage n'est nécessaire. Il est retiré avant la rupture en le déclipsant.
