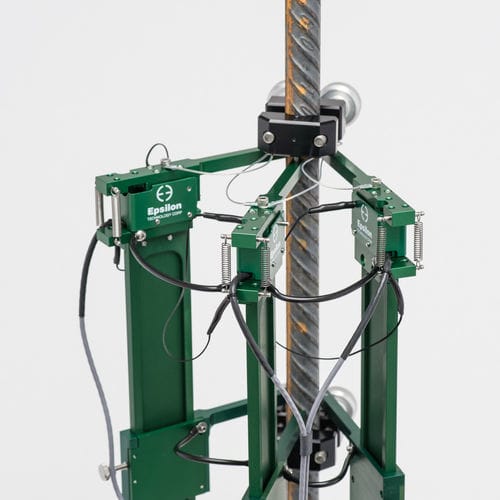

Extensomètre axial 3567 series

Extensomètres pour mesurer l'allongement des assemblages de coupleurs, d'épissures et de manchons de barres d'armature. A utiliser pour les essais de tension, cycliques, de glissement et d'élongation différentielle. L'extensomètre modèle 3567 peut être utilisé pour les essais ASTM A1034 afin de mesurer la déformation et l'allongement pendant les essais de tension des assemblages d'épissures de barres d'armature constitués de barres d'armature et de coupleurs de barres d'armature, de manchons d'accouplement et d'épissures. L'extensomètre mesure la déformation jusqu'à la limite d'élasticité et peut être utilisé pour les essais de tension, cycliques, de glissement et d'allongement différentiel. L'extensomètre peut être laissé en marche jusqu'à la rupture des assemblages d'épissures lorsque la rupture se produit au niveau de l'épissure. Il est conçu pour se détacher automatiquement de l'assemblage de barres d'armature lorsque l'extensomètre atteint l'extension maximale à 12,5 mm (0,5 pouce), généralement après la rupture de l'éprouvette. L'extensomètre est suspendu par une corde pour la protection contre les chutes après avoir été détaché de l'éprouvette. Le bras supérieur comporte des butées mécaniques qui protègent l'extensomètre d'une course excessive. Le modèle 3567 n'est pas conçu pour mesurer des barres d'armature non épissées jusqu'à la rupture. Utilisez le modèle 3543 ou Epsilon ONE pour tester les barres d'armature non épissées. L'unité est autoportante et se monte sur la barre d'armature à l'aide de colliers de fixation au-dessus et au-dessous du coupleur. Les colliers se fixent simplement sans qu'il soit nécessaire de préparer la surface de l'armature. Les colliers sont disponibles pour toutes les tailles courantes de barres d'armature et de coupleurs/épissures, y compris les barres d'armature de 6 à 60 mm (#2 - #18J) de diamètre. La longueur de la jauge de l'extensomètre peut être ajustée à n'importe quelle valeur entre 95 et 675 mm (3.74 - 26.6 pouces) avec le modèle standard, et en option jusqu'à 975 mm (38.4 pouces). Le modèle 3567 consiste en deux mesures simultanées et séparées dont la moyenne est calculée pour mesurer l'allongement axial.
