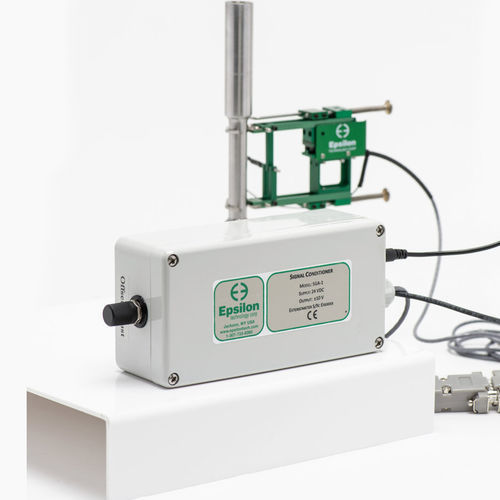

Conditionneur de signal analogique SGA series

multivoiesamplificateurmonovoie

Les conditionneurs de signaux de la série SGA sont idéaux pour les essais cycliques et à grande vitesse où aucun affichage n'est nécessaire. Disponibles en versions à une ou deux voies, ils fournissent l'électronique de conditionnement du signal nécessaire à un extensomètre à jauges de contrainte. Le SGA a une tension d'excitation réglable et un amplificateur de haute précision pour fournir une sortie de tension continue de haut niveau. Un potentiomètre de réglage de l'offset est facilement accessible sur le panneau avant. La sortie est idéale pour une connexion directe à des cartes d'acquisition de données ou à des contrôleurs de test qui nécessitent des entrées de tension ou de courant de haut niveau. Tous les modèles sont fournis avec une alimentation universelle et des adaptateurs pour votre pays : spécifiez les adaptateurs régionaux lors de la commande. Un câble de sortie de 2,5 m (8 ft) est inclus pour la connexion à des systèmes externes. L'étalonnage avec un extensomètre (pour chaque canal) est inclus. Caractéristiques techniques - Bouton(s) de réglage du zéro : Sur le panneau avant. Plages de réglage fin (±5% FS) et grossier (±80% FS). - Plages de sortie sélectionnables : ±5V, ±10V*, 0-10V, 0-20 mA, etc. - Excitation du pont : 5V ou 10V* DC - Plage de sensibilité du pont : 0.06 à 30,0 mV/V - Linéarité : 0,03% FS typique - Filtrage : 8 réglages, 1-5000 Hz, plus un filtre secondaire de 800 Hz. 1 kHz* par défaut - Plage de température de fonctionnement : -10 à +50 °C - Coefficient de température du zéro : 0,009%/C (90 ppm/°C) - Stabilité de sortie sur 90 jours : ~330 ppm - Bruit de sortie : 10-100 µV (1-100 ppm), en fonction du filtre, du DAQ et du gain. 50 µV typique. - Puissance d'entrée : 100-240 VAC, 50-60Hz. Préciser le type de fiche d'alimentation régionale requise. - Comprend : Alimentation, connexion pour extensomètre(s), câble(s) de sortie et étalonnage avec extensomètre
