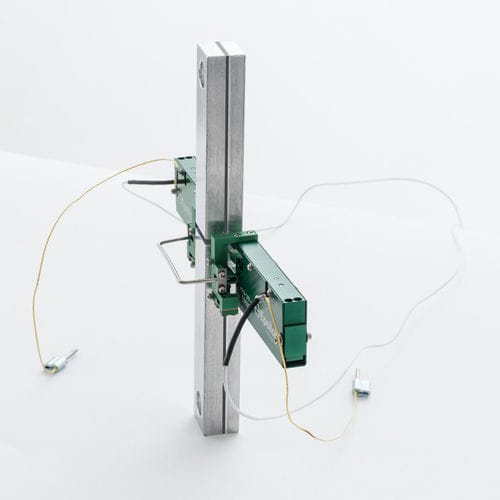

Extensomètre pour tests de cisaillement 4013 series

par jauge de contrainte

Conçu spécifiquement pour réaliser des essais conformément à la norme ASTM D5656, Standard Test Method for Thick-Adherend Metal Lap-Shear Joints for Determination of the Stress-Strain Behavior of Adhesives in Shear by Tension Loading (Méthode d'essai standard pour les joints de cisaillement à recouvrement métallique épais pour déterminer le comportement contrainte-déformation des adhésifs en cisaillement sous l'effet de la tension). La déformation est mesurée sur les côtés opposés de l'échantillon et le résultat est une moyenne des deux lectures. L'extensomètre modèle 4013 répond aux exigences de la norme ASTM D5656 pour mesurer les propriétés de déformation d'un adhésif en cisaillement. Il utilise un espacement des points de contact différent de celui de l'extensomètre illustré dans la norme D5656. Il est ainsi beaucoup plus facile à monter et élimine les problèmes de glissement associés à la conception présentée dans le document D5656. Le modèle 4013 est disponible avec toutes les configurations de température d'Epsilon. Il possède une plage de mesure à pleine échelle de 3 mm (0,12 pouces). Les contacts coniques fournis avec l'extensomètre sont en carbure de tungstène. Les extensomètres du modèle 4013 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée. Dans ce cas, l'extensomètre est livré avec le connecteur et le câblage appropriés pour se brancher directement sur l'électronique. Pour les systèmes ne disposant pas de l'électronique requise, Epsilon peut fournir une variété de solutions, permettant à la sortie de l'extensomètre d'être connectée à des tableaux d'acquisition de données, à des enregistreurs graphiques ou à d'autres équipements.
