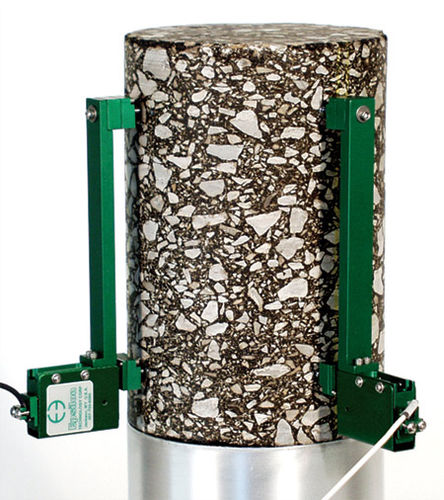

Extensomètre pour asphalte 3909 series

par jauge de contrainteaxial

Conçu pour mesurer les déplacements axiaux dans les essais de performance simples prescrits par le rapport 465 du NCHRP, et pour déterminer le module dynamique de l'enrobé à chaud selon la norme AASHTO TP062. Ces extensomètres sont généralement montés comme deux modules axiaux avec des sorties indépendantes capables de mesurer les déformations de l'échantillon en deux endroits, mais ils peuvent être montés comme une seule unité ou jusqu'à quatre sur un échantillon. Ils se clipsent rapidement sur des points de mesure montés selon les exigences de l'essai. Les aimants situés à chaque extrémité de l'extensomètre s'enclenchent instantanément sur les points de mesure en acier collés à l'échantillon. Cette fixation rapide est particulièrement avantageuse lors de l'essai d'échantillons préconditionnés qui sont chauffés ou refroidis, car les extensomètres peuvent être montés avant que l'échantillon ne change de température de manière appréciable. Pour les unités destinées à être utilisées à l'intérieur de cellules triaxiales, les extensomètres sont disponibles avec des modules tournés à 90°. Le modèle standard 3909 a une plage de mesure pleine échelle de ±0,5 mm ou ±0,020 pouces. Les extensomètres sont livrés avec des points de mesure et un dispositif de collage est disponible en option. Deux unités 3909 standard peuvent être converties en modèle 3910 avec l'achat d'adaptateurs de longueur de jauge optionnels. Les extensomètres modèle 3909 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai doté d'une électronique pour un canal de déformation, et Epsilon équipera l'extensomètre d'un connecteur compatible qui est câblé pour se brancher directement sur le contrôleur.
