Extensomètre pour roche, béton et bitume diamétral 3544 series

pour déformations circulaires

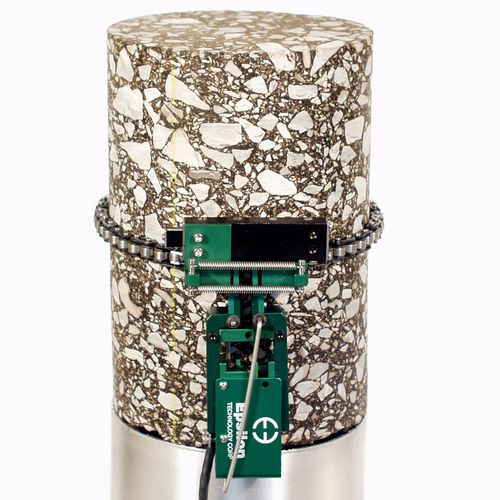

Conçu pour les essais de compression du béton et de la roche ou pour les essais de compression sur d'autres échantillons de grande taille. Ce modèle peut être utilisé simultanément avec les extensomètres axiaux modèle 3542RA. Les extensomètres circonférentiels mesurent la variation de la circonférence lorsque l'échantillon est comprimé. De nombreux chercheurs considèrent qu'il s'agit d'une méthode plus précise pour déterminer la déformation diamétrale, car la mesure est effectuée sur l'ensemble du matériau à l'intérieur de la circonférence. L'extensomètre est fixé à l'échantillon au moyen d'une chaîne à rouleaux de haute précision et de rouleaux spéciaux. Lorsque le diamètre de l'échantillon augmente pendant l'essai, la chaîne provoque l'expansion de l'extensomètre. L'unité est autoportante sur l'échantillon grâce à des ressorts intégrés. Des maillons sont facilement ajoutés ou retirés pour s'adapter à des échantillons de tailles différentes. Un réglage mécanique permet de mettre la sortie à zéro. Un dispositif de rupture protège l'extensomètre en cas de rupture de l'échantillon. Les échantillons de roche sont souvent testés dans des cellules de pression tri-axiales. Des versions du modèle 3544 sont disponibles pour s'adapter à l'intérieur de la cuve et fonctionner dans des environnements pétroliers jusqu'à 1360 bars à 200°C (20 000 psi à 400 °F). Le modèle 3544 est le meilleur choix pour les grandes déformations diamétrales dans les grands échantillons de compression. L'extensomètre diamétral pour roches et béton d'Epsilon, le modèle 3975, est recommandé pour les mesures de petites déformations telles que le coefficient de Poisson. Les extensomètres modèle 3544 sont des dispositifs à jauges de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauges de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée.
