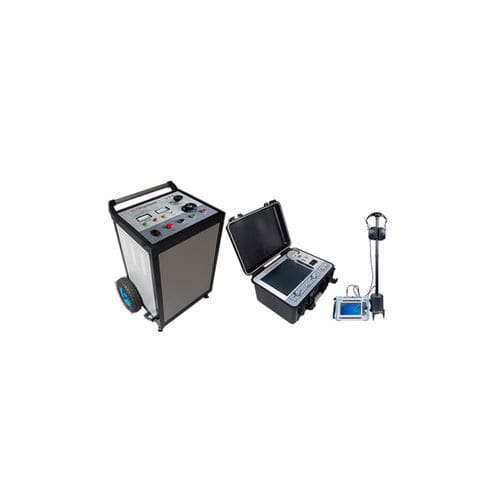

Système de localisation de défauts pour localisation de défaut de câble EPDL

Application: Le système de localisation des défauts du câble epdl détecte avec précision et rapidité les défauts d'isolation primaire des câbles électriques de 35 KV et moins et étalonne la longueur du câble. Principaux paramètres techniques du système: Système d'exploitation Windows, mode d'exploitation tactile, gestion scientifique des câbles, génération de rapports en temps réel; Analyse de superposition de 10 impulsions et de 10 flashovers, instructions de fonctionnement intégrées, informations sur le câble, cas de mesure, etc. Fonctions du système: localisation des défaillances, localisation des défaillances, essai de vitesse de propagation, etc. Méthodes d'essai: méthode d'impulsion basse tension, méthode de flashover, Méthode audio, méthode de synchronisation acoustique et magnétique, méthode de vallée, méthode de crête, méthode d'induction électromagnétique, etc. Commande d'affichage: analyseur de défaillance du câble: commande industrielle intégrée de 12 pouces, alimentation en courant continu intégrée de 12 V / 10 Ah, capable de fonctionner en continu pendant 10 heures; Le reste est contrôlé par un micro - ordinateur à puce unique et affiché par un compteur de type pointeur. Portée de l'essai: distance d'essai: 60 km. Précision de mesure: erreur de mesure brute: ± 10 m (valeur absolue) ou 1% (valeur relative), erreur de mesure fine: ± 0,2 m (point fixe). Fréquence d'échantillonnage: 100 MHz, résolution minimale 0,5 m (100 m / US) Méthode d'échantillonnage: prélèvement automatique continu, sans omission de forme d'onde de décharge
