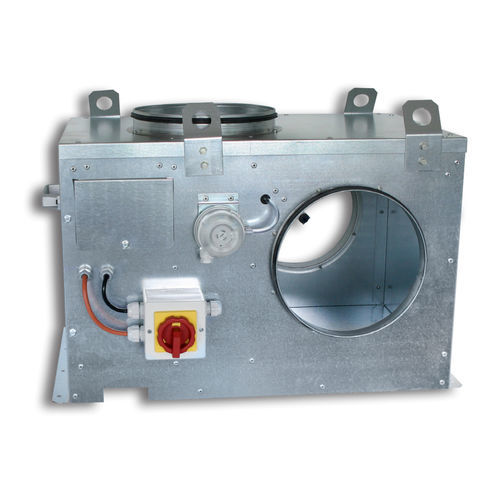

Caisson de ventilation CIBOX C4 series

CAISSON DE VMC C4 (400°C ½ H) AVANTAGES • Caisson de VMC C4 de 700 à 3500 m³/h • Agrément : 400°C – ½ h • Rejet vertical ou horizontal avec ou sans isolation • Basse consommation : moteur EC • Régulation intégrée : pression constante • Alimentation en monophasé • Maintenance facilitée MARCHÉ /APPLICATION • Habitat collectif et petit tertiaire • Pour VMC autoréglable, hygroréglable A et B, gaz CONSTRUCTION / COMPOSITION • Enveloppe en tôle d’acier galvanisé • Raccordements aérauliques : • Aspiration horizontale : 2 piquages avec joint • Refoulement vertical : 1 piquage avec joint • Panneau d’entretien avec poignée • Installation : intérieur et extérieur GROUPE MOTO-VENTILATEUR • Groupe moto ventilateur à entrainement direct • Ventilateur centrifuge simple ouïe • Turbine à : • Action pour la taille 700 • Réaction pour les tailles 900 à 3500 • Moteur EC basse consommation - mono 230 V - 50 Hz • Maintenance : groupe moto-ventilateur démontable RACCORDEMENT ÉLECTRIQUE • Sur l’interrupteur de proximité, cadenassable, IP65. GAMME 5 tailles jusqu’à 3500 m³/h à 160 Pa : • en rejet vertical • en rejet vertical isolé • en rejet horizontal • en rejet horizontal isolé RÉGULATION Pilotage en pression constante avec une consigne réglable de 100 à 300 Pa. • Transmetteur de pression • Pressostat d’alarme monté d’usine (80 Pa) • Thermo-contact • Régulateur encastré CLASSEMENT AU FEU Agrée 400°C - ½ h par PV de résistance au feu : • PV n°EFR-17-003955 : CIBOX 700 C4 • PV n°EFR-17-003954 : CIBOX 900 C4 CIBOX 1700 C4 - CIBOX 2500 C4 - CIBOX 3500 C4
