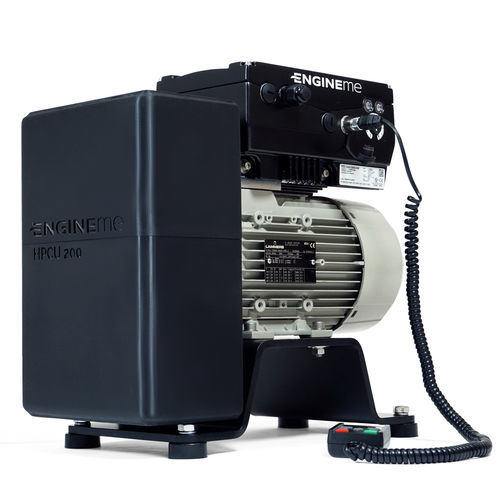

Groupe de pompage haute pression HPCU 200

à pistonà eaupour fuel

L'unité de refoulement haute pression HPCU 200 permet de moduler un liquide fourni sous une prépression d'environ 2 à 4 bars et de le transporter jusqu'à une pression de 200 bars. Le système comprend un moteur électrique avec convertisseur de fréquence, ainsi qu'un dispositif de montage intégré pour le réducteur et une ou, en option, deux pompes haute pression (HPPx1 ou HPPx2). La version de base de la HPCU comporte un raccord de tuyau pour l'entrée basse pression (interface 2) ainsi qu'un raccord pour la conduite haute pression (interface 3). Le débit volumétrique est librement réglable par la vitesse du moteur électrique. Le réglage peut être effectué pendant le fonctionnement, soit à l'aide de l'unité de commande portable, soit à l'aide du logiciel PC (interface 1). Une programmation par PLC est également possible pour un réglage automatisé du point de fonctionnement. Le HPCU 200 Basic est facile à transporter et peut être utilisé dans un réseau électrique de 230 V / 50 Hz ou aux Etats-Unis avec un réseau électrique de 240 V ; 3 phases ; 3 fils. Le débit volumétrique souhaité dépend de la vitesse de l'arbre (des arbres) de la pompe. L'arbre du moteur électrique étant couplé à l'arbre de la pompe par l'intermédiaire d'un engrenage à rapport de transmission fixe, le débit volumétrique est réglé par le biais du réglage de la vitesse du moteur électrique ou de son convertisseur de fréquence. Le rapport standard est i = 1 (n_motor / n_pump). En fonctionnement avec 230V / 50 Hz, la vitesse du moteur électrique est limitée à environ 2 880 tr/min. Un rapport de transmission différent peut être sélectionné sur demande, par exemple pour obtenir des vitesses de pompe plus élevées et donc des débits volumiques plus importants. La spécification de la vitesse cible est facilement réalisable à l'aide d'un appareil portable ou, alternativement, contrôlée par logiciel à l'aide d'un PC ou d'un PLC.
