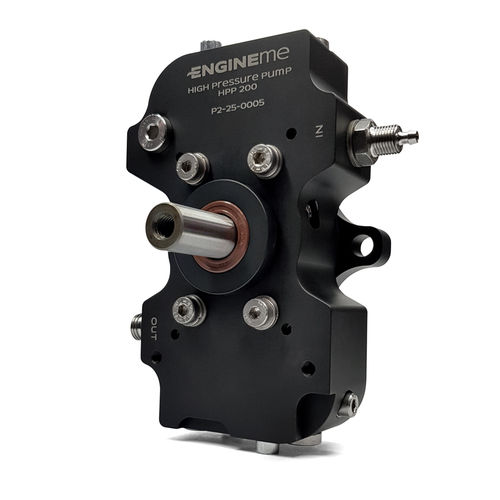

Pompe haute pression HPP 200

à pistons radiauxà eaupour produits chimiques

La HPP 200 est une pompe haute pression très compacte qui est particulièrement adaptée à la pressurisation lors du pompage de liquides à faible viscosité. La version de base de la pompe est conçue pour une pression de service continue de 200 bars. La séparation entre le circuit haute pression et l'entraînement par poussoirs lubrifiés permet de véhiculer des liquides non lubrifiants (par exemple de l'eau, de l'essence, etc.). Aucun compromis n'est à faire en termes de durée de vie, même à des vitesses élevées. La HPP 200 est utilisée, entre autres, comme pompe haute pression pour les moteurs à combustion, l'eau de chauffage et les systèmes de pulvérisation. Sur demande, nous nous ferons un plaisir de vérifier la possibilité d'adaptations spécifiques à l'application en termes de débits ou de résistance chimique des matériaux utilisés. La HPP 200 est une pompe à pistons radiaux à cylindrée constante commandée par vanne. À l'entrée basse pression, le fluide est pompé dans la pompe sous une faible prépression. L'arbre de la pompe est mis en rotation par un entraînement externe, le couple étant transmis par un ajustement de forme sur le tourillon d'entraînement. L'arbre de la pompe comporte un excentrique sur lequel repose le poussoir de pression. L'excentrique tournant avec l'arbre de la pompe entraîne le poussoir de pression dans un mouvement cyclique vers le haut ou vers le bas, ce qui réduit et augmente alternativement le volume de la chambre haute pression. Les vannes de contrôle intégrées à la pompe assurent que la chambre haute pression est remplie de liquide pendant le mouvement descendant et qu'elle est refoulée dans la sortie haute pression pendant le mouvement ascendant. Un système d'étanchéité est situé entre la chambre haute pression et la chambre excentrique, ce qui empêche un échange du fluide de transport et de lubrification.
