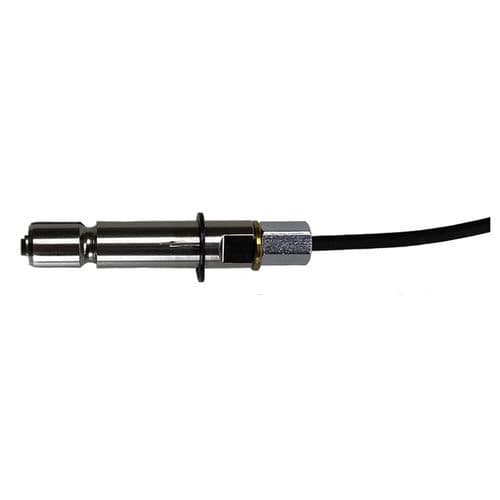

Transducteur par jauge de contrainte QMS

ModbusRS-4854-20 mA

Cet appareil est utilisé pour mesurer les contraintes dans les revêtements des tunnels, les armatures en acier et les barres de renforcement des pieux, des colonnes, des murs et autres. Le capteur de mesure transversale QMS est un transducteur basé sur les profondeurs des jauges de contrainte à placer dans les alésages pour mesurer indirectement la force dans les structures des machines, des outils et des systèmes. La partie avant du capteur est sensible à la force dans la direction transversale. Le capteur nécessite un trou de 10 mm de diamètre pour le montage. Le dispositif de serrage intégré permet de précontraindre le capteur dans le trou de montage. Les forces de traction et de compression de la structure peuvent être enregistrées dans toutes les directions. La chaîne de mesure doit être étalonnée par des mesures comparatives après l'installation Applications Surveillance industrielle des forces exercées sur les machines Surveillance des outils Surveillance des forces exercées sur les colonnes dans la construction métallique Suivi du personnel malade Caractéristiques Mesure indirecte de la force dans toutes les structures en acier Peut mesurer les forces de compression et de traction grâce à la précharge Aucun outil spécial coûteux n'est nécessaire pour le montage et le démontage Peut être fixé à n'importe quelle profondeur et dans n'importe quelle direction dans le trou de montage Disponible avec différents signaux de sortie et amplificateurs Signaux de sortie possibles mV/V -10 à +10 V iOLink LVDS Deuxième niveau d'amplification sélectionnable L'amplification peut être modifiée par un facteur réglable via le logiciel ou une broche numérique. Cela signifie que des mesures avec des signaux d'entrée de niveaux très différents peuvent également être effectuées avec une haute résolution. L'amplification peut être réglée par un facteur de 1 à 100.
