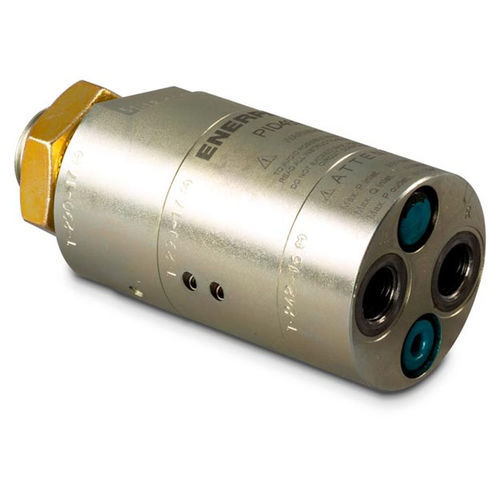

Multiplicateur de pression hydraulique PID series

pour huilecompact

: Dispositifs de Bridage • Le by-pass interne permet des débits de sortie élevés. • Une conception compacte et autonome pour une installation aisée. • Une valve de décharge élimine la nécessité d’un clapet antiretour piloté. • La sélection adéquate de tous les composants internes assure une longue durée de vie. • FL2101 filters and VFC1 flow control valve included Lorsque la pression d'huile fournie par une source existante est insuffisante, les multiplicateurs huile/huile Enerpac servent à augmenter la pression de sortie pour répondre aux exigences de l'application. Principe de fonctionnement du multiplicateur • Le débit d'huile qui arrive par l'orifice d'entrée (IN) passe librement par le clapet antiretour (CV) et la valve de décharge vers le vérin et la tige de ce dernier sort. • Lorsque la pression d'entrée augmente, la pompe oscillante (OP) augmente automatiquement la pression suivant l'intensification choisie. • Dès que la pression maximale est atteinte, la fréquence de la pompe diminue et s'équilibre à la pression maximale. • Il y a débit libre du vérin vers le réservoir lorsque le distributeur est manœuvré en position alimentation orifice R. • Dans le circuit d'alimentation une filtration de 10 microns est essentielle pour assurer un fonctionnement sans problème (voir options).
