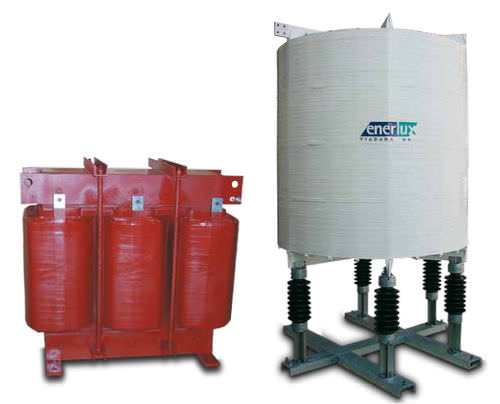

Réactance de filtre d'harmonique triphasée MRA series

Les selfs modèle MRI sont utilisées pour limiter la crête de courant d’insertion à une valeur inférieure à 100 fois le courant nominal de la batterie de condensateurs. La crête de courant d’insertion est due aux phénomènes transitoires d’une amplitude élevée et à haute fréquence, qui se produisent lors de l’insertion de la batterie de condensateurs sur le réseau d’alimentation; cette pointe s’accentue considérablement si une batterie de condensateurs est insérée en parallèle par rapport à d’autres batteries déjà mises sous tension. Les selfs sont monophasées avec un noyau à air et un bobinage en cuivre, elles sont montées en série par rapport à la batterie de condensateurs; elles peuvent être réalisées pour l’installation intérieure ou pour l’installation extérieure. Les selfs devront être installées sur des isolateurs supports avec une classe d’isolement égale ou supérieure à celle de la batterie de condensateurs en respectant les distances minimales des installations qui sont indiquées sur le catalogue.Le choix des selfs devra s’effectuer en tenant compte des principaux facteurs suivants: la tension de dimensionnement devra être égale ou supérieure à la tension de réseau; le courant de dimensionnement devra tenir compte du courant nominal de la batterie et des crêtes de courant; la self devra être dimensionnée de manière à résister aux contraintes dynamiques et thermiques causées par les crêtes de courant lors de l’insertion; l’influence d’autres batteries de condensateurs situées sur le même réseau; le type de réseau dans lequel elle devra opérer; les conditions ambiantes dans lesquelles elle devra opérer.
