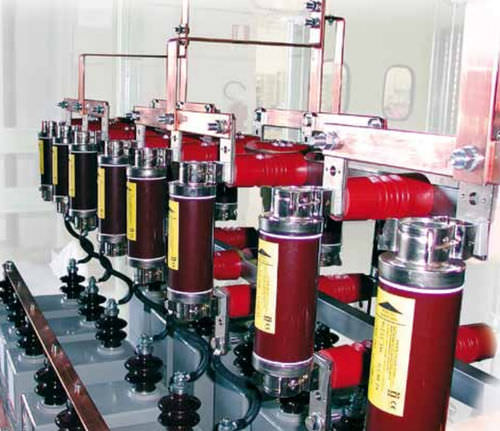

Fusible cylindrique HRC series

limiteurhaute tensionHRC

Les condensateurs peuvent être dotés de fusibles internes, où chaque élément capacitif est muni d’un fusible placé en série à l’élément (voir figure O); en cas de panne de l’élément capacitif, le fusible intervient en déconnectant l’élément en panne de l’unité qui ainsi n’est pas concernée par le court- circuit, permettant le fonctionnement du condensateur. L’intervention du fusible entraîne donc une réduction de la capacité; si plusieurs fusibles interviennent, la variation doit toutefois maintenir la Capacité totale dans les limites de tolérance prescrites par les normes de référence. Ce système offre l’avantage évident de pouvoir opérer aussi avec des unités contenant des éléments en panne (en respectant les critères susmentionnés); il y a toutefois des limites de construction dues à l’exigence d’avoir un assez grand nombre d’éléments capacitifs connectés en parallèle pour chaque groupe-série, de sorte que la déconnexion de l’élément en panne n’influe pas en termes de surtensions et de surintensités sur les éléments restants. FUSIBLES EXTERNES Les condensateurs et les batteries de moyenne tension peuvent être munis de fusibles externes pour la protection contre les pannes causées par un court-circuit. Les fusibles externes utilisés par ENERLUX Power srl se divisent en: FUSIBLES H.R.C. FUSIBLES À EXPULSION FUSIBLES HRC Les fusibles type H.R.C (voir figure Q) sont généralement utilisés pour la protection de petites batteries et/ou condensateurs triphasés, conçus conformément aux normes DIN et IEC pour la protection contre les effets thermiques et dynamiques, causés par un courant de court circuit qui dépasse la valeur tolérée par grandeur et durée.
