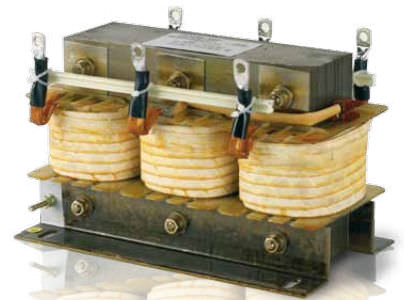

Réactance de filtre d'harmonique triphasée 400 V, 12.5 - 50 kvar | RA series

REACTANCE triphasée de blocage des harmoniques à haute linéarité, conçue et dimensionnée pour un haut contenu harmonique et accordée aux condensateurs. Les réactances de type RA garantissent une longue durée de fonctionnement, de très basses pertes et une faible émission de bruit en fonctionnement. LE NOYAU de la réactance est constitué par une tôle magnétique légère en fer de haute qualité à grains orientés, à basses pertes. LE BOBINAGE est réalisé avec des conducteurs en cuivre électrolytique. L’IMPREGNATION est effectuée en autoclaves sous vide avec des résines spéciales. Les réactances de type RA présentent une fréquence d’accord de 189 Hz (p=7%), mais des fréquences d’accord différentes peuvent être réalisées sur demande; nous rappelons outre la fréquence d’accord standard, les principales fréquences comme 134 Hz(p=14%) et 210 Hz(p=5,67%). EMPLOIS Particulièrement indiquées pour l’exécution d’unités (voir CTF) et d’appareillages automatiques de compensation (voir ERAF) pour les réseaux avec contenu harmonique en association avec des Condensateurs de compensation. Avec les Condensateurs, les réactances triphasées de la série RA ont été projetées et conçues pour être installées sur les réseaux présentant des distorsions harmoniques, car leur principe de fonctionnement consiste à transférer la fréquence de résonance de l’installation au-dessous de l’harmonique d’ordre plus bas de manière à éviter l’amorce de phénomènes de résonance.
