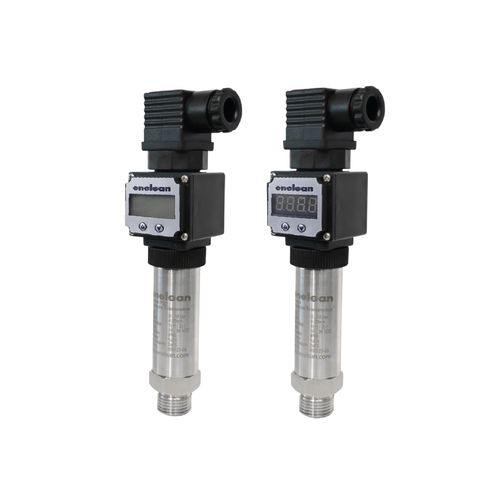

Transmetteur de pression à membrane affleurante ETRANS-P02

relativeabsolueélectromagnétique

Le transmetteur de pression à membrane affleurante est composé d'un capteur céramique/silicone placé dans un corps en acier inoxydable ou d'une cellule de mesure piézorésistive et d'une carte électronique sur un corps en acier inoxydable 316L. La conception du capteur garantit la fiabilité en cas de variations de température et de surcharge. L'utilisation d'une membrane en acier inoxydable 316L ou d'un capteur en céramique/silicone garantit une linéarité élevée sur toute la plage de mesure tout en minimisant l'effet d'hystérésis. Comment cela fonctionne-t-il ? Le diaphragme en acier inoxydable 316L et le capteur en céramique détectent l'aberration physique des éléments sous pression. La déformation mécanique est transportée en la convertissant en un signal électrique provenant du diaphragme et du capteur en céramique par un pont résistif. Un amplificateur convertit la tension de sortie de la cellule en signal de courant de sortie du transmetteur, 4-20mA / 0-10V. Le transmetteur de pression est alimenté par une alimentation externe stable. L'inversion de polarité et la haute tension d'alimentation sont évitées par des diodes de protection à l'entrée. L'appareil n'est pas non plus affecté par les bruits électromagnétiques grâce aux composants de blindage CEM à l'intérieur.
