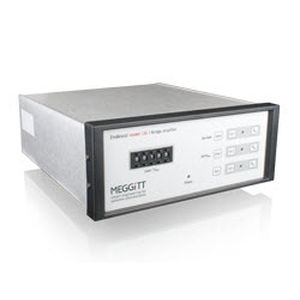

Conditionneur de signal 126

Caractéristiques principales - Différentiel DC à trois canaux amplificateur de tension - Excitation programmable voltage - Largeur de bande de 200 kHz (-3dB coin) - Indépendant sélectionnable des filtres pour chaque canal - Fonction zéro - Les gains vont de 0,00 à 999.9 Description Le modèle 126 est un amplificateur conditionneur de signaux DC à trois canaux, commandé par microprocesseur, conçu à utiliser avec des accéléromètres à pont ou à sortie différentielle et des transducteurs de pression. Le modèle 126 comprend un réglage de gain variable, une capacité d'étalonnage en dérivation et des les réglages du niveau d'excitation. Un mode SLEEP du microprocesseur est utilisé pour éliminer les bruits d'horloge à haute fréquence et leur les harmoniques associées. Cela permet aux amplificateurs de fonctionner avec un minimum de bruit autogénéré et fournit des signaux amplifiés propres et sans horloge. Le modèle 126 utilise un double DAC 12 bits, pour chaque canal, afin de mettre automatiquement à zéro l'entrée et la sortie des amplificateurs pour les signaux d'entrée en courant continu. Les signaux d'entrée d'une amplitude de ±10 Vdc peuvent être mis à zéro. Un la routine de réglage du DAC de sortie permet de régler le zéro de sortie à ±1 mVdc près. Les alimentations d'excitation du transducteur sont réglables individuellement pour chaque canal de 0,00 à 12,00 Vdc. Tout réglage supérieur à 12,00 Vdc génère une tension d'excitation de 12,10 Vdc. Les sorties sont protégés contre les courts-circuits et peuvent fournir jusqu'à 30 mA chacun. Des câbles de télédétection sont fournis pour éliminer les erreurs causées par les grandes longueurs de câble.
