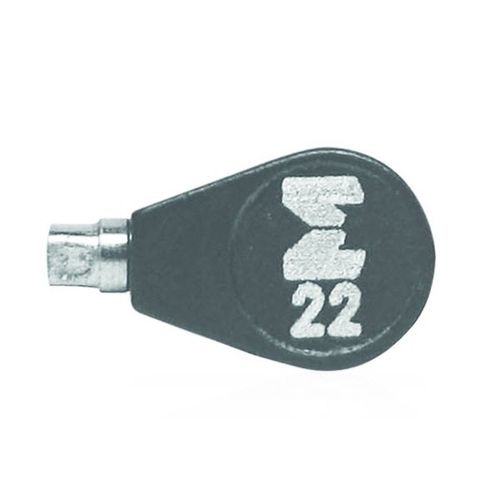

Accéléromètre 1 axe 22

piézoélectriqueultraminiature

Meggitt Sensing Systems présente Endevco® modèle 22 Picomin™. C'est l'accéléromètre piézoélectrique le plus compact au monde. Il a été développé spécialement pour la mesure des vibrations sur de petits éléments tels que les circuits imprimés, les modèles réduits et les lecteurs de disques. Son poids léger n'est que de 0,14 g. Cela permet d'éliminer efficacement les effets d'une charge de masse. Grâce à la conception du transducteur, il a une polarité inversée par rapport à l'accélération se déplaçant vers la base de montage. L'accéléromètre peut fonctionner sans source d'alimentation externe et est de type autogénérateur. Le modèle 22 possède l'élément en cristal Piezite® type P-8 d'Endevco, qui fonctionne en mode cisaillement radial. Ce mode affiche une sensibilité de sortie très stable dans le temps. Une surface anodisée dure est utilisée pour isoler la masse du signal de la surface de montage de l'appareil. Le modèle 22 est livré avec un câble coaxial spécialement conçu et peu bruyant. Ceci garantit un fonctionnement sans erreur. La mallette d'expédition est équipée d'un outil qui permet de retirer correctement le câble et le transducteur sur le terrain. Il est recommandé d'utiliser le conditionneur de signal Endevco modèle 133 ou le système informatisé Oasis 2000 avec cet accéléromètre à haute impédance.
