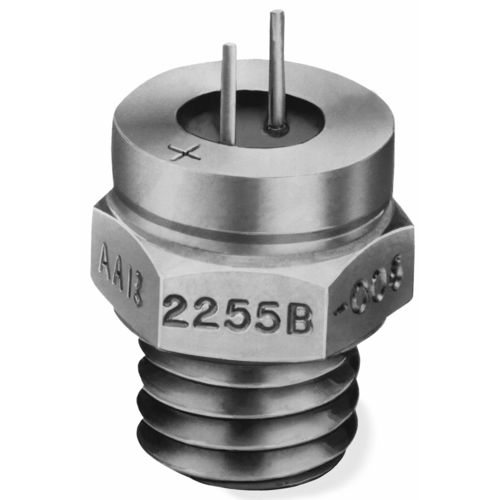

Accéléromètre 1 axe 2255B

piézoélectriqueà quartzavec électronique intégrée

Caractéristiques principales - Sortie à faible impédance - Un choc de loin, de haut niveau - Filtre à LP électronique intégré - Souche isolée - Terminaux de soudure Description L'Endevco® modèle 2255B est un accéléromètre piézoélectrique miniature et léger avec l'électronique, conçue spécifiquement pour la mesure des chocs à haut g en champ lointain sur les structures et les essais articles. L'appareil est équipé d'un filtre passe-bas électronique de deuxième ordre entre le capteur et le étage d'entrée de l'amplificateur pour éviter la saturation due à la résonance de l'accéléromètre. Le modèle 2255B comporte l'élément cristallin Piezite® d'Endevco, fonctionnant en mode de cisaillement annulaire, qui présente une excellente stabilité de la production dans le temps. Une conception unique d'isolation de la contrainte interne à l'ensemble du capteur réduit toute contrainte due au mouvement de flexion de la surface de montage. Cet accéléromètre intègre un conditionneur de signal hybride interne dans un système à deux fils, qui transmet sa tension de sortie à basse impédance par le même câble qui fournit la puissance à courant constant. Les bornes de sortie et de mise à la terre du signal sont isolées électriquement de la surface de montage. L'accéléromètre comporte un goujon de montage intégré de 1/4-28 et deux bornes à souder pour la connexion de sortie. Des fils de raccordement de petit calibre et de faible poids sont fournis pour un fonctionnement sans erreur. Le suffixe du numéro de modèle indique la sensibilité à l'accélération en mV/g ; c'est-à-dire 2255B-01 présente une sensibilité de sortie de 0,1 mV/g.
