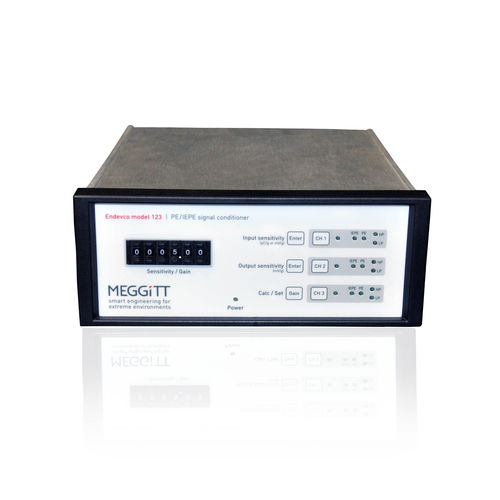

Conditionneur de signal 123

Le modèle 123 est un nouveau conditionneur de signal à 3 canaux contrôlé par microprocesseur pour Piezoelectric (PE) ou des capteurs électroniques piézoélectriques intégrés (IEPE). Le modèle 123 intègre un amplificateur de charge lorsqu'il est utilisé avec des capteurs PE. Une source de courant intégrée de 0, 4 ou 10 mA, sélectionnable par l'utilisateur, avec 20 Vdc la tension de conformité est utilisée avec les capteurs IEPE. Une interface conviviale permet de programmer l'entrée Sensibilité et sensibilité de sortie, permettant ensuite à l'instrument de calculer le gain de l'amplificateur. Tout le gain les sélections sont stockées dans une mémoire non volatile et réinitialisées lors de la mise sous tension. Le gain peut également être à saisir directement si vous le souhaitez. Le modèle 123 utilise un microprocesseur en mode SLEEP pour éliminer les bruits d'horloge à haute fréquence et leur les harmoniques associées. Le microprocesseur ACCUEILLE momentanément l'interrupteur du panneau avant puis passe en mode SLEEP immédiatement après avoir traité et exécuté la fonction demandée. Cela permet aux amplificateurs de fonctionner avec un minimum de bruit généré par eux-mêmes et de fournir des signaux amplifiés. Le modèle 123 utilise également des régulateurs de tension linéaires à faible bruit au lieu de commutateurs des régulateurs pour minimiser les interférences. Le modèle 123 utilise des CNA 12 bits, pour chaque canal, pour régler les gains d'amplification de 0,00 à 999,9 avec 0,5% de précision de 0,5 %. Les gains de l'amplificateur peuvent être modifiés "à la volée" sans endommager l'instrument. Le modèle 123 fournit une réponse en fréquence large bande de 1,5 Hz à 230 kHz, avec un connecteur à 4 pôles en option Modules de filtres passe-haut et passe-bas Butterworth disponibles. La sélection des filtres se fait par le panneau arrière des interrupteurs. Les LED du panneau avant annoncent les sélections de filtres. Chaque canal peut envoyer 10 mA dans un canal de 1k ohm charge.
