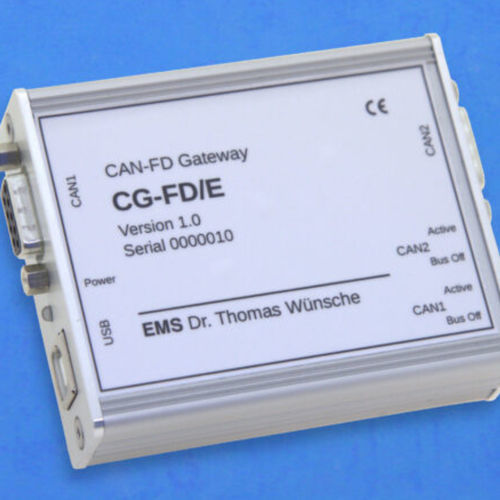

Passerelle de communication CG-FD/E
industrielleUSBCAN Bus

Passerelle de communication - CG-FD/E - EMS Dr. Thomas Wünsche e.K. - industrielle / USB / CAN Bus
Passerelle de communication - CG-FD/E - EMS Dr. Thomas Wünsche e.K. - industrielle / USB / CAN Bus
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de communication, industrielle
Réseau
USB, CAN Bus
Autres caractéristiques
sur rail DIN

Description

La passerelle CAN FD/CAN CG-FD/E est conçue pour les applications où une grande flexibilité est cruciale. Les valeurs étendues de la tension d'alimentation et de la plage de température de fonctionnement répondent aux exigences typiques des applications automobiles. L'interface USB est utilisée pour configurer l'appareil et pour fournir, en option, la tension d'alimentation. L'outil de configuration cg-fd-tool fait partie de la livraison et offre un moyen intuitif de configurer la passerelle. Parmi les fonctions disponibles du micrologiciel standard figurent l'adaptation du débit de données, le filtrage des messages ainsi que la conversion des identificateurs entre les bus couplés. La restriction du débit maximal en fonction de la longueur du câble pour un segment CAN ou CAN FD peut être supprimée pour l'ensemble du système par l'utilisation de CG-FD/E. CG-FD/E obtient son potentiel grâce à l'utilisation d'un microcontrôleur Cortex M4 avec une horloge de 160 MHz. Le traitement à grande vitesse et les faibles latences permettent l'utilisation de débits de données et de charges de bus élevés. Connexion de systèmes CAN avec différents débits de données Filtrage et mise en mémoire tampon du trafic de données Mise en correspondance de l'identifiant entre l'entrée et la sortie Microcontrôleur Cortex M4 cadencé à 160 MHz avec 2 contrôleurs CAN FD internes Plage de tension d'alimentation étendue Plage de température étendue La connexion du bus CAN se fait par un connecteur D-Sub9 mâle et femelle. Ces connecteurs sont également utilisés comme connexion d'alimentation par défaut. Une interface USB est fournie pour la configuration, le téléchargement du micrologiciel et l'alimentation électrique en option.

---
