Passerelle de communication CG-ARM7/GT

industrielleRS232CAN

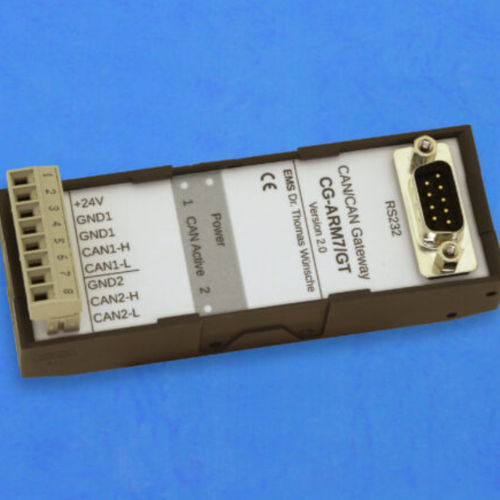

La passerelle CAN/CAN CG-ARM7/GT à montage sur rail transmet les signaux CAN entre les sous-systèmes. CG-ARM7/GT permet une conception flexible de la topologie de câblage. Il est possible de réaliser des structures en étoile et en arborescence ainsi que des structures linéaires étendues. Parmi les fonctions disponibles figurent l'adaptation du débit de données, le filtrage des messages ainsi que la conversion des identificateurs entre les bus couplés. La restriction du débit de données maximal en fonction de la longueur du câble pour les segments CAN individuels peut être supprimée pour l'ensemble du système grâce à l'utilisation de CG-ARM7/GT. La séparation galvanique entre les canaux CAN permet l'utilisation avec des potentiels de terre divergents. CG-ARM7/GT obtient son potentiel grâce à l'utilisation d'un microcontrôleur 32 bits avec une horloge de 96 MHz. Le traitement à grande vitesse et les faibles temps de latence permettent l'utilisation de débits de données et de charges de bus élevés. La configuration des fonctions de l'appareil peut se faire soit par CAN, soit par l'interface RS232 intégrée. Le CG-ARM7/GT peut être livré avec une configuration de vitesse de transmission spécifique au client. Le logiciel de téléchargement pour la configuration est disponible pour les PC Windows et les PC Linux. Filtrage et mise en mémoire tampon du trafic de données Prise en charge des identificateurs 11 bits et 29 bits Augmentation de l'extension du système Puissant microcontrôleur Cortex M3 avec contrôleur CAN interne Séparation galvanique entre les canaux CAN
