Module E/S numérique

analogiqueCANopenCAN Bus

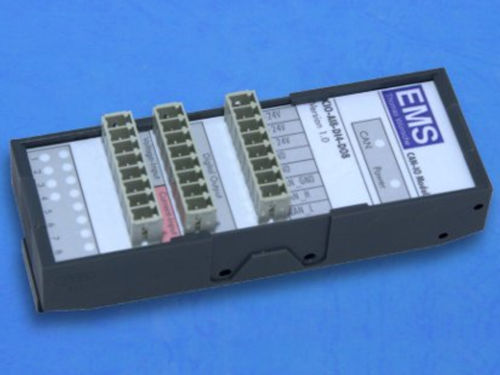

Le CIO est un module d'E/S polyvalent pour le bus CAN. Conçu pour des applications industrielles en série, il est robuste et économique. CIO prend en charge 8 sorties numériques 24V/500mA et 8 canaux d'entrée analogiques. Les entrées sont divisées en entrées de tension 0-10V et de courant 0-25mA. Les entrées en tension peuvent également être utilisées comme entrées numériques. Quatre des huit canaux de sortie peuvent être configurés pour une sortie PWM. Le CIO est configuré par des accès en lecture et en écriture aux registres. La configuration est stockée de manière permanente dans une EEPROM. Les différents modules d'un même réseau sont adressés par leur ID de module qui est attribué par l'utilisateur. Un module dont l'ID est inconnu ou dont le débit en bauds est inconnu peut être remis à zéro par un mécanisme spécial. Pour l'intégration dans les systèmes CANopen, le DSI peut produire un message de démarrage et le module réagit au nœud de démarrage et entre des commandes préopérationnelles. Dossiers spéciaux Module CAN-IO CIO Module E/S CAN pour les applications industrielles 8 sorties numériques 24V Des entrées analogiques de tension et de courant dans différentes combinaisons sont disponibles Entrées de tension analogiques utilisables comme entrées numériques Intégration facile dans les systèmes CANopen Couche physique compatible avec la norme ISO 11898-2 (CAN haute vitesse) Alimentation électrique nominale de 24V ou 12V Découplage galvanique de l'émetteur-récepteur CAN Plage de température étendue Taille compacte
