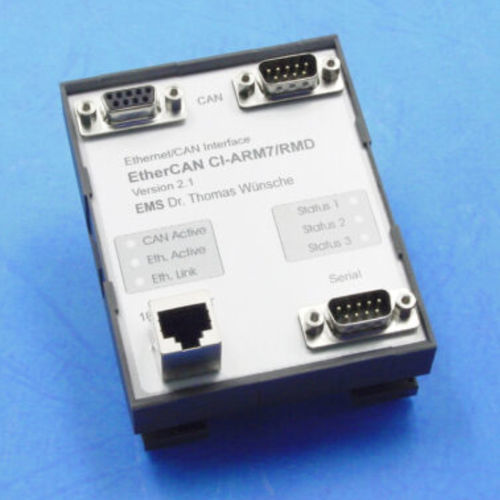

Passerelle de communication EtherCAN CI-ARM7 series

industrielleEthernetsérie

La passerelle Ethernet/CAN EtherCAN CI-ARM7 transmet des données entre un réseau CAN et des systèmes Ethernet. En tant qu'interface CAN universelle avec une interface Ethernet, EtherCAN CI-ARM7 est indépendant des bus de données internes et peut donc être utilisé avec une grande variété de stations de travail (PC, Mac, station de travail UNIX).EtherCAN CI-ARM7 comprend un Nuvoton NUC740A (cœur ARM7) avec une horloge de 80 Mhz et un système d'exploitation Linux. En outre, l'appareil dispose de 16 Mo de SDRAM et de 2 Mo de Flash. La connexion au bus CAN est réalisée par un contrôleur CAN de type NXP SJA1000 et supporte les protocoles CAN 2.0A et 2.0B.Le protocole utilisé pour la communication entre un hôte et l'EtherCAN CI-ARM7 est documenté et divulgué.Des kits de développement permettant de développer des applications clientes pour les systèmes d'exploitation Windows 7/8.x/10/11 ou Linux sont disponibles gratuitement. Microcontrôleur Nuvoton NUC740A avec contrôleur CAN NXP SJA1000 Interface série pour la configuration de l'appareil Kits de développement gratuits pour Windows 7/8.x/10/11 et Linux EtherCAN CI-ARM7 comprend un segment CAN connecté par un connecteur mâle et un connecteur femelle de type D-Sub9, l'affectation des broches étant conforme à la norme CiA DS-102. En plus des signaux CAN, les connecteurs contiennent également l'alimentation de l'EtherCAN CI-ARM7. De plus, l'EtherCAN CI-ARM7 comprend un connecteur Ethernet (RJ45, 10/100 MBit/s) et un connecteur série (D-Sub9).
