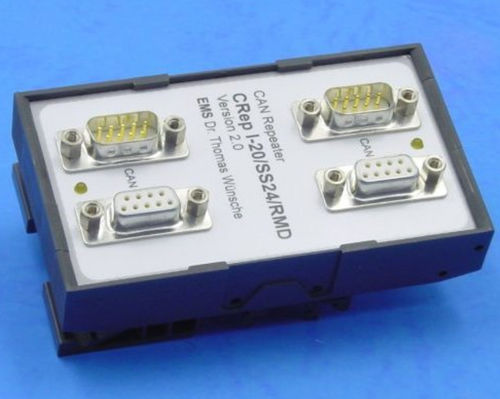

Répéteur industriel CRep Opto

de réseauxpour bus CANpar transmission

Le répéteur CAN à découplage galvanique CRep Opto transmet et amplifie les signaux CAN de manière transparente. Les deux connexions CAN se comportent comme un seul nœud CAN physique. CRep Opto permet de concevoir des topologies de câblage flexibles. Il est possible de réaliser des structures en étoile et en arbre ainsi que des lignes de dérivation. En sélectionnant la topologie de réseau la plus favorable pour les besoins de l'application, les coûts d'installation peuvent être réduits. Le débit de données maximum peut être augmenté en utilisant le CRep Opto et une structure de réseau appropriée. L'augmentation du nombre de nœuds dans un réseau CAN est possible par la séparation en sous-réseaux, chacun d'entre eux étant connecté par un CRep Opto. Chaque sous-réseau peut gérer un nombre maximum de nœuds CAN, limité uniquement par les capacités du pilote de l'émetteur-récepteur. En cas de transmission sur de longues distances, le CRep Opto permet la récupération du signal. Grâce à la séparation galvanique des segments de bus, des sections CAN avec des potentiels de terre différents peuvent être connectées. Pour les erreurs les plus courantes, la suppression d'erreur intégrée réduit l'influence des segments défectueux sur les sections intactes. Suppression étendue des erreurs, séparation des segments défectueux Large gamme d'alimentation Interface de bus compatible avec la norme ISO 11898 Fixation sur rail d'assemblage, connexion par fiches D-Sub9 Les appareils CRep Opto comprennent 2 segments CAN alimentés par une fiche mâle et une fiche femelle de type D-Sub9. Les fiches transportent les signaux CAN et la tension d'alimentation. Le tableau suivant montre la fonction de l'interface CAN connectée en interne.
