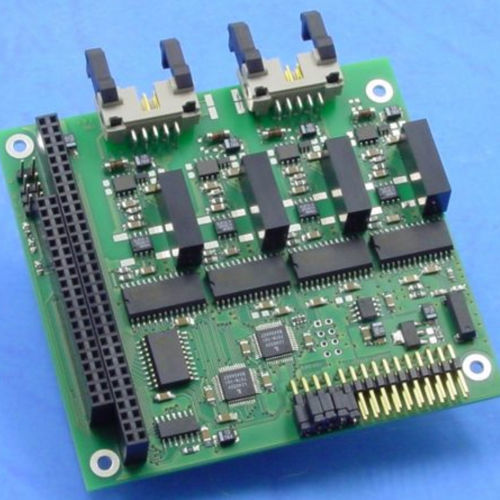

Carte d'interface PCI-104 CPC–104M series
CANindustrielle

Carte d'interface PCI-104 - CPC–104M series - EMS Dr. Thomas Wünsche e.K. - CAN / industrielle
Carte d'interface PCI-104 - CPC–104M series - EMS Dr. Thomas Wünsche e.K. - CAN / industrielle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Format
PCI-104
Bus
CAN
Applications
industrielle

Description

Le CPC-104M est un module d'interface CAN passif pour les systèmes basés sur PC/104. Conçu pour les applications industrielles, le CPC-104M est de construction robuste et économique. Le CPC-104M supporte jusqu'à quatre contrôleurs CAN NXP SJA1000. Le CPC-104M fait correspondre le contrôleur CAN à l'espace d'adressage du PC et permet ainsi l'accès aux messages CAN avec une faible latence. Les logiciels existants pour les contrôleurs CAN supportés peuvent être facilement adaptés. Le CPC-104M peut être livré en option avec un découplage galvanique du bus CAN. Dans ce cas, l'alimentation du convertisseur DC/DC est dérivée de la ligne +5 V PC/104. Le CPC-104M est disponible dans différentes configurations concernant le nombre de canaux CAN et le découplage galvanique. 1, 2 ou 4 canaux CAN, équipés d'un contrôleur CAN NXP SJA1000 Séparation galvanique optionnelle entre les canaux CAN Plage de température étendue Le CPC-104M est mappé dans l'espace mémoire du PC avec une adresse de base dans la zone de C0000h à DE000h et occupe 1536 octets. Grâce à la disponibilité du contrôleur CAN dans l'espace d'adressage de la mémoire, la communication CAN s'effectue directement et avec un faible temps de latence. La mémoire occupée par le CPC-104M est divisée en deux sous-gammes. La première sous-gamme contient les registres de configuration de la carte et commence par l'adresse de base. La seconde sous-gamme permet l'accès au contrôleur CAN.

---
