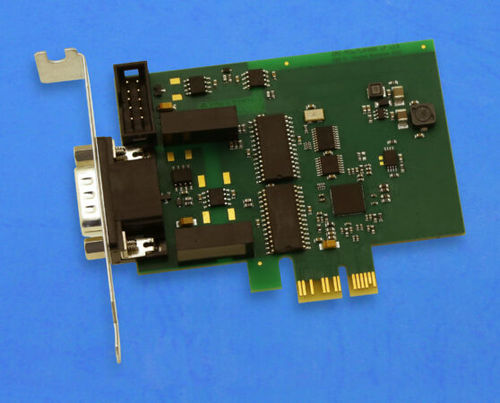

Carte d'interface PCIe CPC-PCIe/SJA series

CANindustriellelow profile

CPC-PCIe low profile est une carte CAN passive pour les slots PCIe x1. Le CPC-PCIe low profile a été conçu pour les applications industrielles et possède une construction robuste et économique. Le CPC-PCIe low profile supporte un ou deux canaux CAN qui peuvent fonctionner indépendamment avec différents débits de données. L'interface est livrée avec le contrôleur CAN SJA1000 de NXP, qui offre de bonnes caractéristiques de diagnostic. CPC-PCIe low profile mappe le(s) contrôleur(s) CAN directement dans l'espace d'adressage du PC et permet l'accès aux messages CAN avec de faibles temps de latence. Les logiciels existants pour les contrôleurs CAN pris en charge peuvent être facilement adaptés. Pour les systèmes d'exploitation Windows et Linux, des kits de développement logiciel avec une API identique sont disponibles gratuitement.La communication CAN avec le CPC-PCIe low profile peut être gérée soit en mode contrôlé par interruption, soit en mode interrogation, les canaux d'interruption sont assignés automatiquement (Plug & Play).En option, le CPC-PCIe low profile est disponible avec une séparation galvanique entre le PC et le bus CAN. Une séparation galvanique entre les canaux CAN est également possible grâce à des convertisseurs DC/DC séparés. Séparation galvanique optionnelle entre les canaux CAN Prend en charge les trames de 11 bits et de 29 bits Prise en charge de Linux socketCAN Kits de développement gratuits pour Windows 7/8.x/10/11 et Linux La configuration et la communication CAN avec le CPC-PCIe se font par des accès à la zone d'adresse de la mémoire du PC. Les zones de données appropriées sont mappées par le CPC-PCIe et le logiciel "plug&play" dans l'espace d'adressage de la mémoire. Grâce à l'accès direct aux contrôleurs CAN, la communication CAN s'effectue avec un faible temps de latence.
