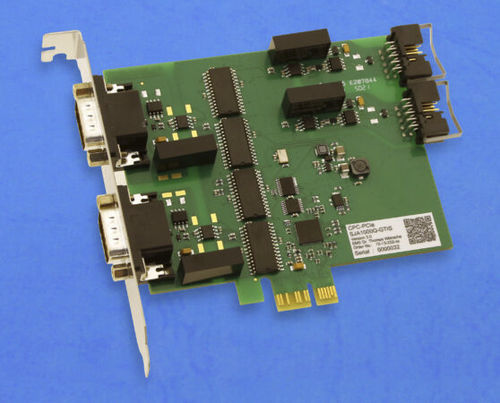

Carte d'interface PCIe CPC-PCIe/SJA1000 series

CAN Busindustrielle

CPC-PCIe est une carte CAN passive pour les emplacements PCIe x1. Le CPC-PCIe a été conçu pour les applications industrielles et possède une construction robuste et rentable. Le CPC-PCIe supporte un, deux ou quatre canaux CAN qui peuvent être exploités indépendamment avec différents débits de données. L'interface est livrée avec le contrôleur CAN SJA1000 de NXP, qui offre de bonnes caractéristiques de diagnostic. CPC-PCIe mappe le(s) contrôleur(s) CAN directement dans l'espace d'adressage du PC et permet l'accès aux messages CAN avec de faibles temps de latence. Les logiciels existants pour les contrôleurs CAN pris en charge peuvent être facilement adaptés. Pour les systèmes d'exploitation Windows et Linux, des kits de développement logiciel avec une API identique sont disponibles gratuitement. En option, le CPC-PCIe est disponible avec une séparation galvanique entre le PC et le bus CAN. Pour les applications dans les PC compacts embarqués, le CPC-PCIe est également disponible en version à profil bas avec un maximum de deux canaux CAN. Prend en charge les trames de 11 bits et de 29 bits Egalement disponible en version profil bas avec max. 2 canaux CAN Le socketCAN de Linux est pris en charge Kits de développement gratuits pour Windows 8.x/10/11 et Linux La configuration et la communication CAN avec le CPC-PCIe se font par des accès à la zone d'adresse mémoire du PC. Les zones de données appropriées sont mappées par le CPC-PCIe et le logiciel "plug&play" dans l'espace d'adressage de la mémoire. Grâce à l'accès direct aux contrôleurs CAN, la communication CAN s'effectue avec un faible temps de latence.
