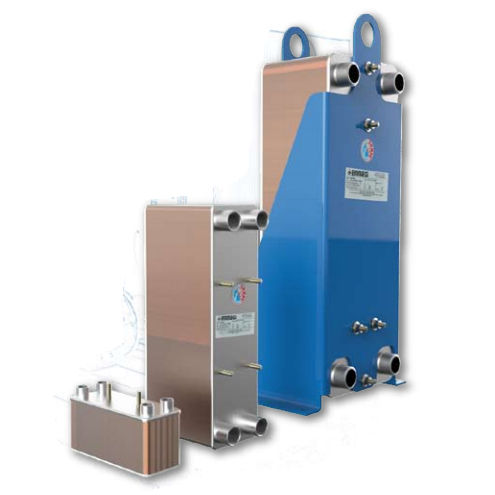

Échangeur de chaleur à plaques brasées PB

air/huileen cuivreen nickel

Les échangeurs à plaques sont constitués de plaques ondulées et estampées. Les plaques ont une orientation de 180° afin de créer une grille. Les fluides sont normalement acheminés à contre-courant. Les plaques sont fusionnées entre elles à l'aide d'un matériau de brasage dont le point de fusion est inférieur à celui de la plaque, elle-même normalement en cuivre ou en nickel, ce qui donne un joint robuste et durable. La surface ondulée des plaques crée un bon écoulement turbulent pour maximiser l'échange de chaleur et réduire l'encrassement. Avantages des refroidisseurs à plaques brasées : ▪ Coefficient d'échange thermique élevé ; ▪ Dimensions réduites et haute performance ; ▪ Résistance à la haute pression et à la température ; ▪ Installation facile Avantages des échangeurs de chaleur à plaques brasées ▪ coefficient de transfert thermique élevé ; ▪ petite taille d'unité avec une grande capacité de transfert de chaleur ; ▪ haute résistance à la pression et aux fluctuations de température ; ▪ connexions en acier inoxydable ; ▪ installation facile ; Les échangeurs de chaleur à plaques brasées sont en acier inoxydable les paquets de plaques, qui ont des motifs en chevron gaufrés. Les plaques sont tournées de 180° l'une par rapport à l'autre, ce qui provoque la de plaques pour se croiser, et créer un réseau de des canaux qui se croisent. Les fluides peuvent circuler à contre-courant ou à co-courant. L'ensemble de la construction est scellé par les moyens de brasage dans une furmace spéciale sous vide. Des ondulations spéciales favorisent un écoulement à forte turbulence. Les turbulences améliorent considérablement les taux de transfert de chaleur et réduit le montant des dépôts à l'intérieur de l'unité.
