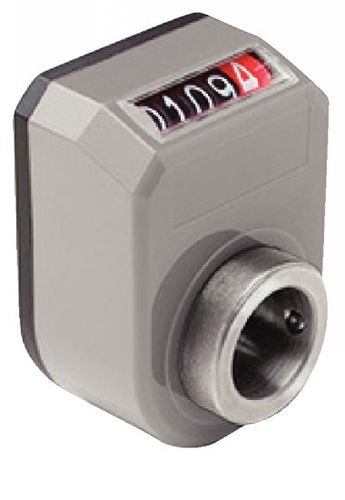

Indicateur de position 17-74 series

analogiqueà axe creux

MATIERE - Boitier et support de base en technopolymère base polyamide (PA) haute résistance, gris RAL 7035. - Support de base soudé aux ultra-sons. - Résiste aux solvants, huiles, graisses et autres agents chimiques. - Voyant en technopolymère transparent. - Eviter le contact avec l'alcool. - Numéroteur digital à 5 chiffres (le dernier chiffre comporte une échelle graduée) rapporté à l'arbre de commande. - Insert en acier bruni. - Fourreaux intérieurs en acier. UTILISATION - Température maximum d'emploi 80°C. - Il relève le déplacement d'un élément de machine actionné par un arbre de commande auquel il est lui-même fixé. MONTAGE - Percer un trou ø 6 dans la machine pour le logement du pion de centrage. - Mettre l'arbre de commande en position initiale ou de référence. - Monter l'indicateur, avec le numéroteur à zéro, sur l'arbre de commande, en rentrant le pion dans le trou. - Fixer l'insert à l'arbre en serrant la vis de pression. PRODUITS ASSOCIES - Plaque de blocage 17-75 page G 29 du catalogue. VOIR Exemple de commande page G 26 du catalogue.
