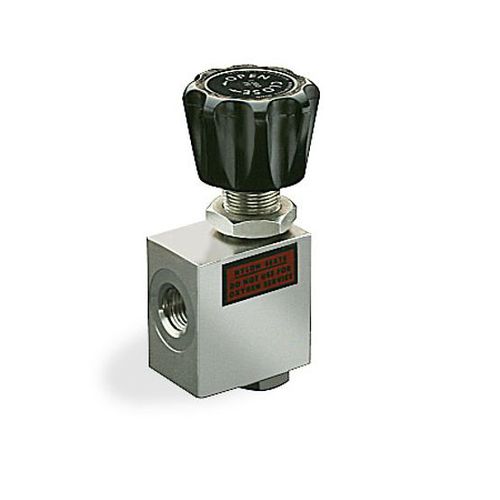

Vanne à soupape TESCOM™ 30

manuellede prélèvementd'arrêt

Les vannes d’isolement série 30 sont des applications à haute pression et à débit élevé jusqu’ à 690 bar et présente un Cv = 0,28-20,0. La série 30 offre un débit bidirectionnel à globe et à angle, un siège souple et une butée métallique intégrée. Idéal pour une utilisation dans les panneaux de pression de soutien au sol, les panneaux de pression d’instruments et les manifolds. Convient aux laboratoires de recherche et développement et aux systèmes d’échantillonnage pour l’analyse des gaz. Spécifications Matériau du corps -Acier inoxydable 316 Matériau du siège -30-1100 et 30-1300 : Nylatron -30-1200 et 30-1400 : CTFE Joints toriques -Buna-N Bagues d’appui -30-1100 : CTFE -30-1200 : Téflon® renforcé par graphite à 15 % -30-1300 et 30-1400 : Teflon® Autres pièces -Acier inoxydable 316, acier inoxydable 17-4 Température ambiante de service et du fluide --40 °C à 74 °C Capacité de débit -30-11X1 : Cv = 0,28 -30-11X0 : Cv = 0,49 -30-1301 : Cv = 1,57 -30-1300 : Cv = 2,30 -30-1201 : Cv = 8,00 -30-1200 : Cv = 10,00 -30-1400 : Cv = 20,00 Poids -30-11X1 : 0,5 kg -30-11X0 : 0,3 kg -30-1301 : 2 kg -30-1300 : 1 kg -30-1201 : 4 kg -30-1200 : 3 kg -30-1400 : 4 kg Informations supplémentaires -Pour des modifications personnalisées ou une solution système complète, veuillez contacter votre bureau de vente local. Caractéristiques -Capacité de 414 et 690 bar -Cv = 0,28 à 20,0 -Configuration à globe ou à angle -Faible couple de fonctionnement et d’arrêt à pression élevée -Service bidirectionnel sur gaz ou liquide -Siège souple assurant une fermeture étanche testée
