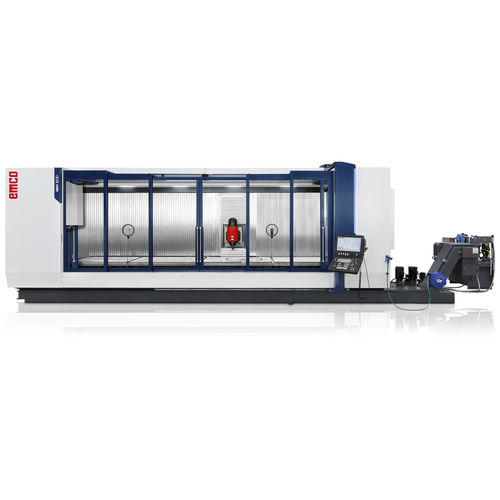

Centre d'usinage CNC à colonne mobile MMV 6200

3 axes4 axes5 axes

Guides linéaires rigides à rouleaux taille 55 (axe X) Table ronde intégrée et axe B avec moteurs couples EMCONNECT - Assistant numérique de processus (Sinumerik ONE) Axe X avec écrou rotatif, vis à billes et vis fixe SIEMENS Sinumerik ONE ou HEIDENHAIN TNC 640 Unité de contrôle Le pupitre de commande peut se déplacer, pivoter et être ajusté dans la direction de l'espace de travail. Cette conception ergonomique offre des conditions de travail idéales à l'opérateur. Structure de la machine Le bâti de la machine est une construction stable et structurée en acier soudé. Cela garantit un haut degré de rigidité et un excellent amortissement des vibrations, qui sont nécessaires pour usiner dans des conditions optimales et stables dans le temps. Structure avec équipement optionnel. Axe B L'axe B est entraîné par un moteur à couple hautement dynamique, ce qui permet d'obtenir une large plage de pivotement de +/- 120 degrés. Axe Y L'axe Y a une configuration à vérin. Cette conception utilise des guides longs afin d'atteindre la rigidité requise. Sa haute précision est garantie par l'entraînement direct de la vis par le moteur. Broche de fraisage La machine est équipée d'une motobroche refroidie par liquide dont les performances sont impressionnantes. Avec des vitesses de broche de 15 000 tr/min, une puissance de 46 kW et un couple de 170 Nm, la machine convient également à l'usinage lourd. Une broche moteur de 18 000 tr/min est disponible avec la HSK-A63 : La version HSK-A100 est équipée d'une motobroche de 10000 tr/min et d'un couple maximal de 270 Nm. Course de l'axe Z Afin d'obtenir un déplacement rapide et précis de l'axe Z à une vitesse de 40 m/min, et en raison de sa masse importante, cet axe est alimenté par deux vis à billes et deux moteurs dans une configuration maître-esclave. Entraînements de l'axe Équipé d'une vis à billes à écrou tournant et d'une vis fixe.
