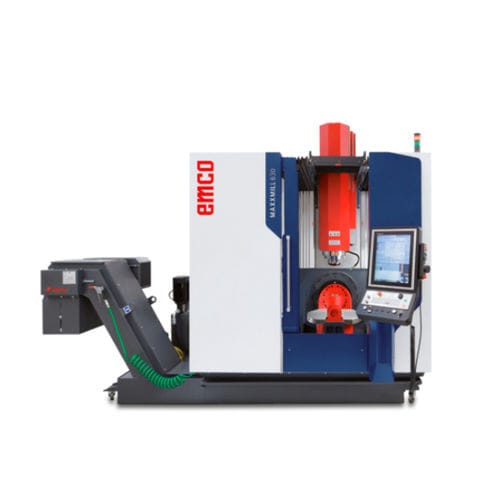

Centre d'usinage à 5 axes MAXXMILL 630verticalà colonne mobileà table rotative inclinable
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- à 5 axes
- Orientation de la broche
- vertical
- Structure
- à colonne mobile, à table rotative inclinable
- Nombre d'outils
- 60 outils, 30 outils, 90 outils
- Autres caractéristiques
- de haute précision, compact, à entraînement direct, avec changeur automatique d'outils
- Course X
550 mm
(21,65 in)- Course Y
460 mm
(18,11 in)- Course Z
450 mm
(17,72 in)- Vitesse de rotation
Max: 15 000 rpm
(94 248 rad.min-1)Min: 50 rpm
(314 rad.min-1)- Puissance
20 kW
(27,19 hp)- Rotation de la table axe C
360 °
- Vitesse d'avancement axe X
15 m/min
- Vitesse d'avancement axe Y
15 m/min
- Vitesse d'avancement axe Z
15 m/min
- Charge max. de la table
200 kg
(441 lb)- Poids max. outil
8 kg
(17,6 lb)- Précision de placement
10 µm
- Répétabilité
4 µm
- Temps de changement outil
2 s
- Poids total
6 500 kg
(14 330,05 lb)- Longueur hors tout
2 630 mm
(103,5 in)- Largeur hors tout
3 200 mm
(126 in)- Hauteur totale
2 900 mm
(114,2 in)
Description
POINTS FORTS
/ Usinage sur 5 faces en un seul montage
/ Thermostabilité maximale
/ Plage de pivotement de l'axe B ±100° / Précision d'usinage optimale
/ Précision d'usinage maximale
/ Concept moderne de colonne mobile
/ La table rotative inclinable massive de 630 x 500 mm offre une stabilité et une précision élevées
/ Conception compacte de la machine
/ Technologie de commande ultramoderne de Siemens ou Heidenhain
/ EMCONNECT disponible pour Sinumerik ONE
/ Nombreuses options telles que le moteur-broche refroidi à l'eau à 15 000 tr/min
/ Enlèvement optimal des copeaux
/ Rapport qualité-prix attractif
/ Fabriqué au cœur de l'Europe
ÉQUIPEMENT
/ Broche mécanique ou motobroche
/ Changeur d'outils avec 30 / en option 60 stations d'outils
/ Commande Siemens ou Heidenhain
/ EMCONNECT - Assistant numérique de processus (Sinumerik ONE)
---
Catalogues
EMCO_Dépliant produit
39 Pages
