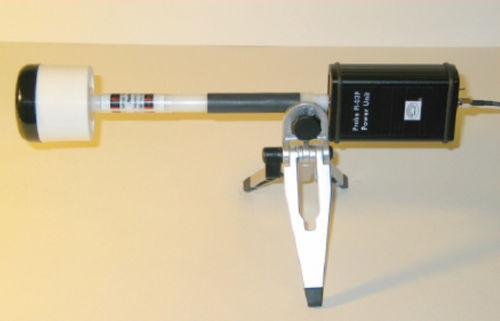

Sonde de champ électrique PI-03P

de testde prélèvementisotropique

100 MHz-18 GHz, 70-1400 V/m. La sonde de champ électrique isotrope à large bande PI-03P mesure le champ RF pulsé produit par les radars micro-ondes. Elle a une capacité d'échantillonnage rapide, mesurant l'intensité du champ de rafales RF (impulsions) aussi courtes que 1 us (une microseconde). Elle fonctionne dans la gamme de fréquences 100 MHz - 18 GHz, couvrant les exigences de test de la norme MIL STD-461 et les spécifications CEM automobiles GM et Ford. Paramètres principaux Fonctionne avec les appareils de mesure RFP-05, RFP-05M. - Basé sur une diode : Capteur isotrope 3-Axial. - Sensibilité : 0,8 V/m. - Linéarité : +/- 0,5 dB (1-400 V/m), +/- 1 dB (400-800 V/m). - Gamme dynamique : >60 dB (gamme simple). - Réponse en fréquence (sans facteurs de correction) : +/- 1,5 dB (10 MHz-6 GHz), -3 dB @ 3 MHz, +/- 3 dB (6 GHz-12 GHz). - Réponse en fréquence (avec facteurs de correction) : +/- 1,0 dB (10 MHz-12 GHz), +/- 3 dB (12 GHz-18 GHz). - Isotropie rotationnelle : +/- 0,5 dB (3 MHz-6 GHz), +/- 2 dB (6 GHz -18 GHz). - Précision de l'étalonnage (à la fréquence spécifiée) <1 dB. - Température : 5-40°C, - Humidité : RH 10-90%, sans condensation. - Erreur de température : 2 V/m). - Étalonnage traçable par le NPL britannique ou le NIST. - Petite taille : LxP : 9,0×2,25 pouces, 230×58 mm. - Poids : 0,2 lb, 100 g. - Fonctionne avec les compteurs RFP-04 et RFP-05. - Conçu et fabriqué aux États-Unis.
