Antenne RF OFA-G

à large bandeomnidirectionnelleactive

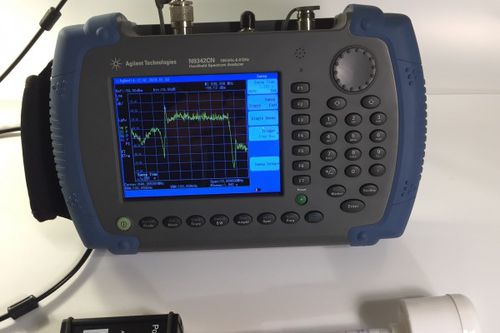

Une antenne isotrope (sphériquement isotrope) active à large bande unique pour le contrôle du spectre RF. Se connecte à n'importe quel analyseur de spectre, et a une réponse en fréquence pratiquement indépendante de l'orientation de l'antenne ou de la direction du champ électrique. Offre une haute sensibilité et une large gamme dynamique pour la variété des applications de réglementation RF, de sécurité, de CEM, sans fil et de télécommunications. Cette antenne est très similaire aux antennes OFA-S/SE de la génération précédente, mais elle possède une gamme dynamique supérieure d'environ 12 dB, étend la gamme de fréquences jusqu'à 6 GHz et a une taille et un poids beaucoup plus petits. L'antenne Omnifield Antenna® se compose de trois éléments : la tête d'antenne, la poignée et le bloc d'alimentation. La tête d'antenne et la poignée constituent un seul module, tandis que l'unité d'alimentation est détachable de la poignée pour permettre un rangement pratique dans le boîtier en plastique robuste fourni. Pour un fonctionnement normal, la poignée doit être connectée à l'unité d'alimentation pour alimenter la tête d'antenne. La tête d'antenne comporte 3 antennes positionnées normalement les unes par rapport aux autres. Les signaux de chaque antenne sont combinés et amplifiés pour permettre au signal de sortie de l'antenne Omnifield Antenna® d'être proportionnel à la valeur absolue du champ, quelle que soit la direction du champ. L'unité d'alimentation contient la batterie rechargeable et les connecteurs pour l'antenne et le câble de sortie. Les perles de ferrite, situées sur ce câble, découplent l'antenne de l'analyseur de spectre et réduisent les effets de cet analyseur sur le champ mesuré. Ce câble permet également à l'opérateur d'avoir la liberté de placer l'antenne dans la bonne position, soit sur un trépied de table non métallique (fourni avec chaque système), soit sur un trépied réglable de 5 pieds en option.
