Antenne RF OFA-GH

à large bandeomnidirectionnelledurcie

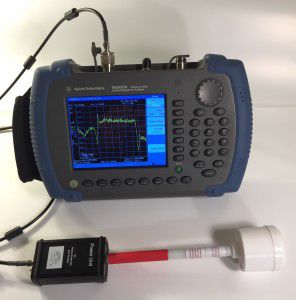

Une antenne isotrope (sphériquement isotrope) active à large bande unique pour le contrôle du spectre RF. Se connecte à n'importe quel analyseur de spectre, et a une réponse en fréquence pratiquement indépendante de l'orientation de l'antenne ou de la direction du champ électrique. Offre une limite de champ maximale élevée de 500 V/m et une large gamme dynamique pour la variété des applications réglementaires RF, de sécurité, EMC, sans fil et de télécommunications. Cette antenne est une variante de l'antenne OFA-G, mais sa limite de surcharge et sa gamme dynamique sont supérieures d'environ 20 dB. L'antenne Omnifield Antenna® se compose de trois parties : la tête d'antenne, la poignée et l'unité d'alimentation. La tête d'antenne et la poignée constituent un seul module, tandis que l'unité d'alimentation est détachable de la poignée pour permettre un rangement pratique dans la mallette en plastique robuste fournie. Pour un fonctionnement normal, la poignée doit être connectée à l'unité d'alimentation pour alimenter la tête d'antenne. La tête d'antenne comporte 3 antennes positionnées normalement les unes par rapport aux autres. Les signaux de chaque antenne sont combinés et amplifiés pour permettre au signal de sortie de l'antenne Omnifield Antenna® d'être proportionnel à la valeur absolue du champ, quelle que soit la direction du champ. L'unité d'alimentation contient la batterie rechargeable et les connecteurs pour l'antenne et le câble de sortie. Les perles de ferrite, situées sur ce câble, découplent l'antenne de l'analyseur de spectre et réduisent les effets de cet analyseur sur le champ mesuré. Ce câble permet également à l'opérateur d'avoir la liberté de placer l'antenne dans la bonne position, soit sur un trépied de table non métallique (fourni avec chaque système), soit sur un trépied réglable de 5 pieds en option.
