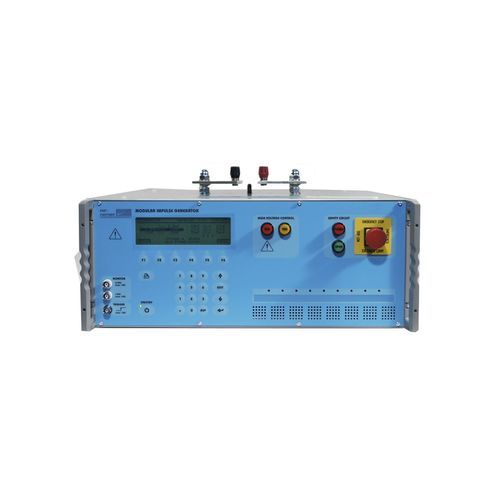

Testeur d'impulsion de tension MIG0603CAP

pour condensateur XYbenchtop

Le MIG0603CAP est un générateur d'impulsions compact de 6 kV avec des bornes haute tension sur le dessus. Il génère une impulsion de tension de 1,2/50µs capable de tester les condensateurs de type X1 et X2. Le MIG0603CAP se compose de deux circuits capables de tester les condensateurs de type X jusqu'à 6,7 uF en utilisant la forme d'onde de tension d'impulsion 1,2/50 μs. Les circuits générateurs sont définis dans les normes IEC 60384-14 et EN 132400. Les valeurs des composants pour les résistances série Rs, le condensateur d'impulsion CT et la capacité de charge Cp sont automatiquement commutées lorsque différentes plages de capacité sont sélectionnées sur le MIG0603CAP. Les circuits haute tension à semi-conducteurs garantissent un haut degré d'intégrité et de répétabilité de la forme d'onde. Les circuits de mesure intégrés affichent la tension et le courant de crête sur le panneau avant. La surveillance des formes d'ondes de tension et de courant sur un oscilloscope est possible, sans sonde spécialisée, à partir des connexions BNC du panneau avant. Vos avantages - Amplitude d'impulsion jusqu'à 6 kV - Impulsion calibrée 1,2 / 50 us - Commutation haute tension par semi-conducteur - Sorties d'impulsion sur la plaque supérieure - Utilisation avec l'armoire de test TC-ST - Test des condensateurs de classe X1 et X2 jusqu'à 4 kV - Sécurité accrue de l'opérateur - Haut degré de répétabilité des impulsions
