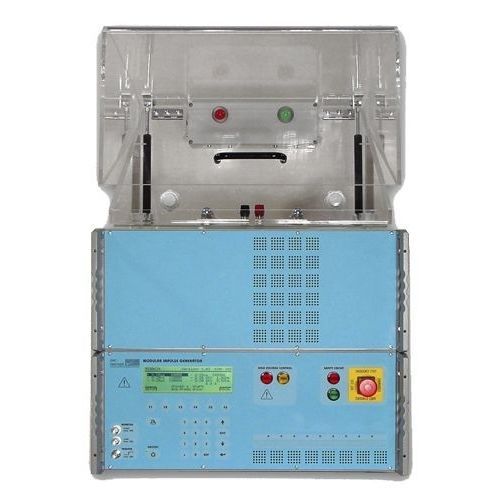

Testeur d'isolement MIG1212CAP

pour condensateur XYcompactbenchtop

Le MIG1212CAP est un générateur d'impulsions compact de 12 kV avec des bornes haute tension sur le dessus. Il génère une impulsion de tension de 1,2/50µs capable de tester les condensateurs de type X1, X2, Y2 et Y4. Le MIG1212CAP est spécialement conçu pour les essais d'isolation des condensateurs X / Y avec une tension d'impulsion approximative de 1,2/50 μs jusqu'à 12 kV conformément à la norme IEC 60384-14 Ed.4. Le MIG1212CAP comprend deux circuits avec une capacité d'impulsion de 20 μF et 0,25 μF, tous logés dans un rack 19" de 8 unités de hauteur. Les normes IEC 60384-14 et EN 132400 définissent les exigences du générateur. Les résistances série (Rs), le condensateur d'impulsion (Ct) et la capacité de charge (Cp) sont automatiquement commutés en fonction de la gamme de condensateurs sélectionnée. Un multiplexeur permet la sélection automatique des condensateurs de test à l'intérieur de l'armoire de test TC-ST située au-dessus du MIG1212CAP. La tension et le courant de crête des impulsions sont indiqués sur l'écran du panneau avant. Deux moniteurs BNC permettent de vérifier les formes d'ondes de tension et de courant sur un oscilloscope. Vos avantages - Amplitude d'impulsion jusqu'à 12 kV - Test pour les condensateurs de type X et Y - Test d'impulsion supplémentaire pour l'isolation - MIG-CAP-DUT-MUX pour les tests automatiques - Sorties haute tension sur la plaque supérieure - Test des condensateurs de classe X1, X2 jusqu'à 4 kV - Test des condensateurs de classe Y2 et Y4 jusqu'à 8 kV - Test plus rapide des échantillons de condensateurs - Solution de test compacte et sécurité accrue pour l'opérateur
