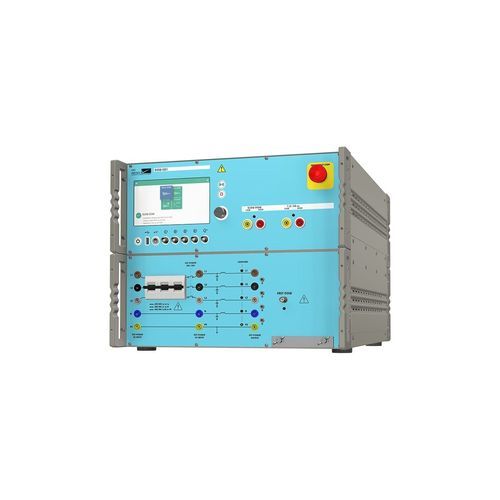

Générateur d'onde oscillatoire amortie DOW-CG1

compactmultifonction

Générateur compact pour les essais d'ondes oscillatoires amorties. CDN triphasé intégré pour les ondes lentes et rapides. Sortie de champ magnétique pour bobine de 1m ou 2m. Peut être complété par des impulsions d'essai d'isolation jusqu'à 8 kV. Les équipements électroniques de mesure et de contrôle du réseau de distribution d'énergie peuvent être sensibles aux perturbations environnementales causées par les commutations ou la foudre atmosphérique. La commutation des barres omnibus provoque un flux d'énergie entre les contacts qui se développe sur les câbles connectés en une onde oscillatoire. La fréquence de l'oscillation est déterminée par les caractéristiques physiques de la cour de commutation. Les appareillages de commutation isolés à l'air génèrent des fréquences plus basses que les composants isolés au gaz. Le DOW-CG1 est un générateur de test qui peut être configuré pour un test de tension à ondes lentes, à ondes rapides ou à impulsions, ou pour toute combinaison des trois. Il s'agit d'une solution optimale avec des capacités rentables pour un large éventail d'utilisateurs. Ce système unique comprend un coupleur triphasé intégré de 32 A pour l'injection directe d'ondes lentes et rapides sur des lignes électriques à courant alternatif ou continu. DOW-CG1 est le premier testeur de ce type à intégrer une impulsion de 1,2/50 us 0,5J qui est également requise pour les tests de normes de produits. L'interface utilisateur moderne avec une structure de menu claire comprenant des fonctions d'aide graphique et contextuelle rend l'utilisation facile et efficace. Vos avantages - Ondes lentes 100 kHz et 1 MHz - Ondes rapides 3 MHz, 10 MHz et 30 MHz - Inclut une impulsion d'isolation de 0,5J / 500 Ohm (1.2/50) - Coupleur de ligne de données externe - Prise en charge des tests de champ magnétique - Synchronisation de l'angle de phase - Routines et configurations de test programmables - Idéal pour les exigences des normes de produits - Solution très rentable
