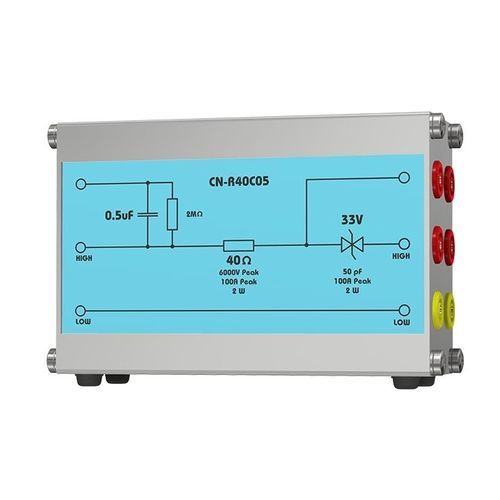

Réseau de couplage pour applications ferroviaires CN-R40C05

Les normes EN 50121-3-2 et EN 50121-4 Emission et immunité des appareils de signalisation et de télécommunication requièrent un test de surtension utilisant le couplage DIRECT. Le CN-R40C05, le CDN2000-06-32 et un générateur d'ondes combiné (CWG) peuvent être utilisés pour répondre à cette exigence. La norme EN 50121-4 pour les ports d'alimentation en courant alternatif spécifie un couplage direct avec 12 ohms (10 ohms et 2 ohms dans le générateur) et un condensateur de couplage de 9 μF. Cette exigence est satisfaite par l'utilisation d'un TRA3000 S et du CDN2000-06-32. La norme EN 50121-3-2 pour les ports d'alimentation de la batterie et du courant alternatif spécifie un couplage direct avec 42 ohms (40 ohms et 2 ohms dans le générateur) et un condensateur de couplage de 0,5 μF. Ce problème est résolu en utilisant un TRA3000 S et le CN-R40C05 plus un CDN2000-06-32. Vos avantages - Utilisation avec un générateur de surtension IMU ou TRA - Étend l'application des générateurs IMU et TRA aux applications ferroviaires
