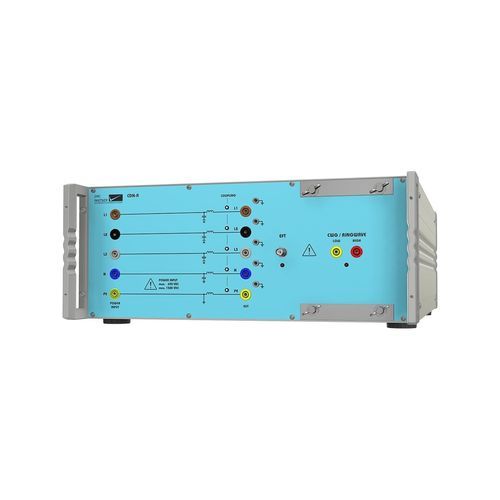

Réseau de couplage / découplage CDN CDN-A-6-32

Le nouveau CDN est entièrement configurable et dispose d'une gamme étonnante d'options pour répondre aux exigences des tests les plus récents. Le nouveau CDN est entièrement configurable et offre une gamme étonnante d'options pour répondre aux exigences les plus récentes en matière d'essais. Les essais d'impulsion EFT/Burst IEC 61000-4-4 peuvent être réalisés jusqu'à 6 kV, les essais de surtension IEC 61000-4-5 jusqu'à 6 kV et, en option, les essais d'ondes annulaires IEC 61000-4-12 jusqu'à 6 kV. Le modèle standard prend en charge des tensions EUT jusqu'à 690 Vac (L-L), 500 Vdc et un courant jusqu'à 32A. La capacité de tension continue peut être augmentée jusqu'à 1500 V. Le CDN est livré avec une indication de couplage LED multicolore, un adaptateur d'étalonnage inclus pour l'EFT et un ensemble complet de connecteurs pour l'EUT et l'alimentation. Le modèle standard peut être complété par de nombreuses options : onde en anneau, couplage ANSI et augmentation de la tension continue à 1000 Vdc ou 1500 Vdc peuvent être ajoutés à tout moment.Lorsque les convertisseurs DC-DC sont testés, des oscillations peuvent apparaître dans le circuit. Lorsque les convertisseurs DC-DC sont testés, des oscillations peuvent apparaître dans le circuit. Ceci peut être évité grâce à un circuit de diode-résistance, également disponible en option. Vos avantages - Prêt pour les essais ferroviaires - Tension de l'EUT jusqu'à 1500 Vdc - Câbles et/ou connecteurs inclus - 1 CDN pour 3 impulsions - Couplage programmable et automatisé
